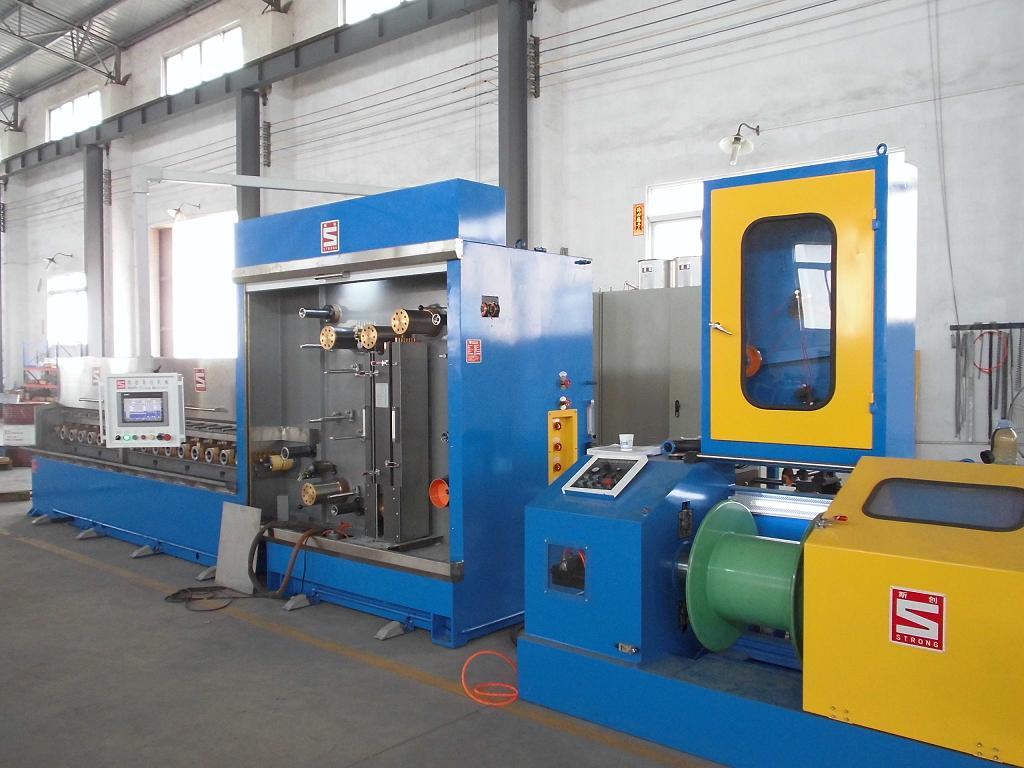

Machine de tréfilage fine à grande vitesse (8/10/14/16 fils)

La description
Cette machine de tréfilage fine à grande vitesse convient pour tracer des fils de cuivre Φ 1,8 mm, des fils de cuivre étamés, des fils de cuivre argentés en fils fins. Notre machine de tréfilage multiple se compose de retailles de fil, d'une machine à tréfiler et d'un système de contrôle électrique.

Caractéristiques
1. Structure compacte et conception améliorée sur la base d'équipement avancé.
2. Cette machine de tréfilage fine à grande vitesse bénéficie d'une vitesse de tréfilage maximale de 1800 m / min.
3. Conception d'interface conviviale avec affichage numérique de la température de l'huile de graissage et affichage graphique du point de défaillance.
4. Fourniture suffisante de pièces de rechange et assistance technique adaptée.
5. changement rapide de matrice, gain de temps pour arrêter la machine et changer des matrices.
6. La machine de tréfilage multiple est conçue avec un système de tréfilage qui présente un faible coût et une efficacité de production élevée.
7. La transmission précise de vitesse permet la représentation stable et le bruit bas.
8. Un schéma de tréfilage soigneusement conçu et une alimentation en liquide de refroidissement optimisée permettent des finitions lisses.
9. Réduction de la consommation d'énergie, d'huile de graissage et de liquide de lubrification de tréfilage.
10. Les modèles de 8/14/16 fils sont disponibles.

Caractéristiques

Article
Caractéristiques
Modèle
DXL21-8
DXL21-14
DXL21-16
Max. vitesse mécanique (m / min)
1800
1800
1800
Max. nombre de fils pour dessiner
8
14
16
Max. nombre de matrices par fil
21
21
21
Max. entrée dia. (mm)
1.8
1.8
1.8
Diamètre fini du fil (mm)
0,15 ~ 0,4
0,15 ~ 0,4
0,15 ~ 0,4
Dessin cabestan dia. (mm)
100
100
100
Cabestan de transport (mm)
100
100
100
Diamètre de mourir (mm)
Φ25 × 12
Φ25 × 12
Φ25 × 12
Allongement mécanique
6 ~ 21.6%
6 ~ 21.6%
6 ~ 21.6%
Puissance du moteur principal (KW)
90
110
160
Puissance du moteur du cabestan (KW)
30
30
45
Taille globale (L × W × H) (mm)
1700 × 1200 × 2200
2100 × 1400 × 2200
2200 × 1400 × 2200
Poids net / kg)
3500
3700
4000

Vitesse de production (m / min)

spécification La vitesse Die allongement
Fil non recuit Fil recuit
0.15mm 1600 1300 20 ~ 28%
0.3mm 1200 1200 22 ~ 30%
0.4mm 700 700 25 ~ 30%



Conditions de travail
1. Assurez-vous que l'atelier a suffisamment d'espace, avec une hauteur minimale de 4-5 mètres.
2. Approvisionnement en matière première pratique à proximité.
3. Un personnel qualifié est tenu pour l'installation, l'utilisation et la maintenance de cette machine de dépannage à barres à grande vitesse.
4. Piscine à circulation de fluide concentrée et système de tuyauterie bien scellé.
5. Cette machine de tréfilage à grande vitesse nécessite une alimentation en eau, en électricité et en air comprimé stable et suffisante.
6. Notre machine de tréfilage multiple fonctionne avec une grue de 15 tonnes (au moins), un générateur de vapeur, un compresseur d'air, un enfileur de fil, des matrices de tréfilage, un lubrifiant de tréfilage, une huile d'engrenage et un échangeur de chaleur.

Remarque
1. S'il vous plaît se référer à vos propres exigences sur la capacité de production lors du choix de la machine.
2. Cette machine à tréfiler ne convient pas au tréfilage de tiges en acier au carbone ou en acier inoxydable.
3. S'il vous plaît effectuer l'entretien quotidien selon les exigences.

Cas

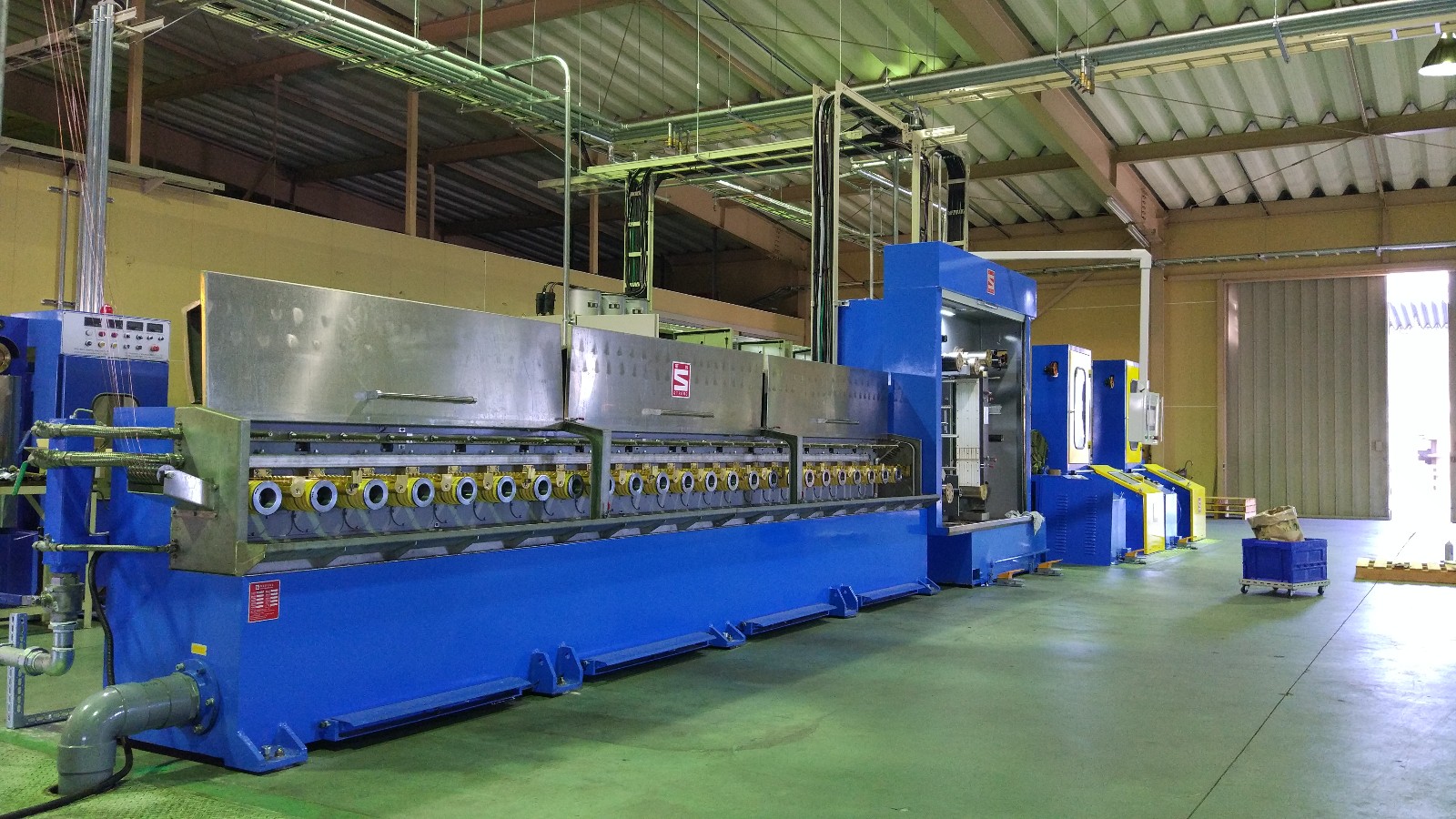

En mars 2016, une ligne de production de tréfilerie fine en cuivre a été installée chez ONO à Osaka, au Japon.
