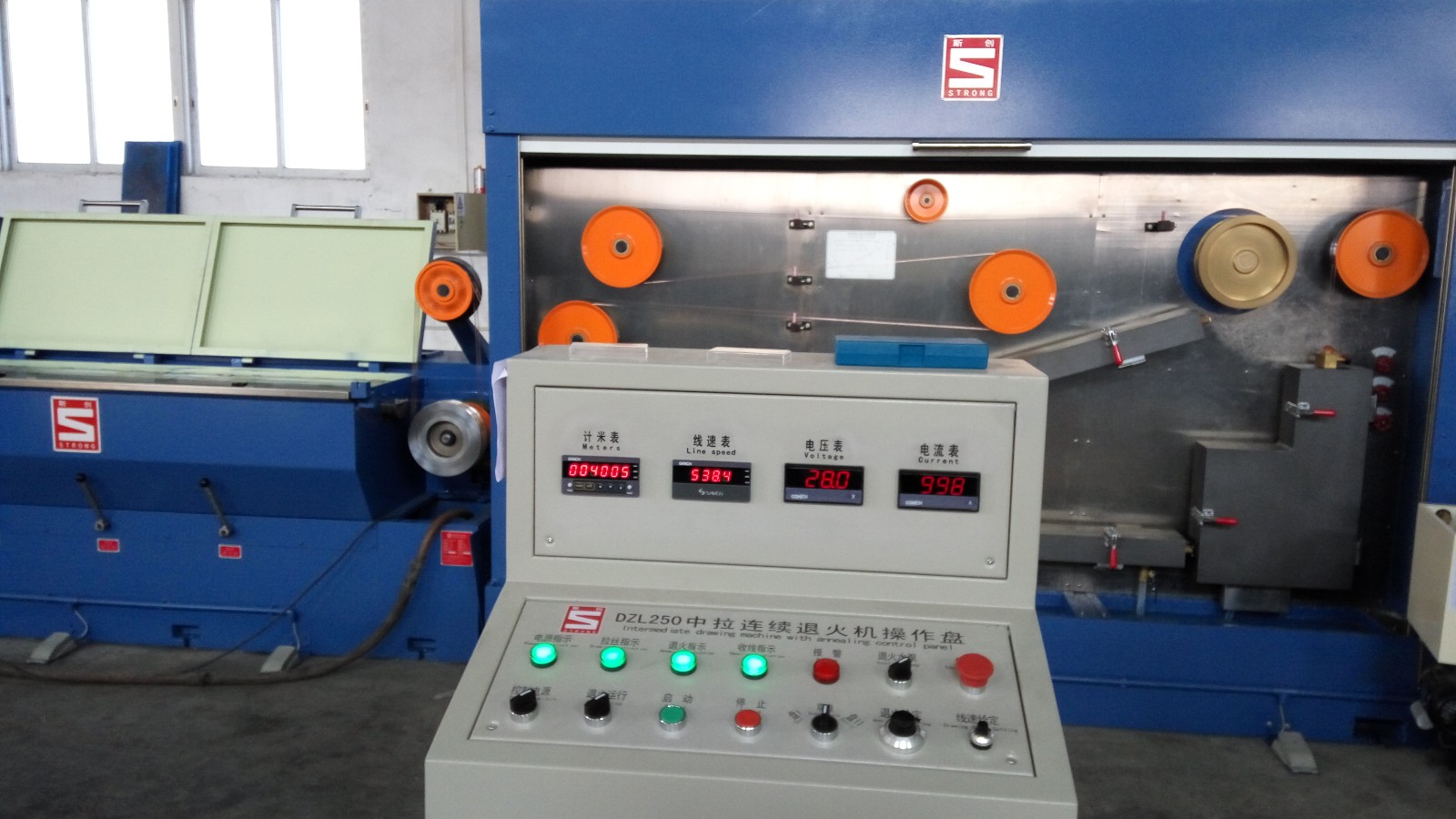

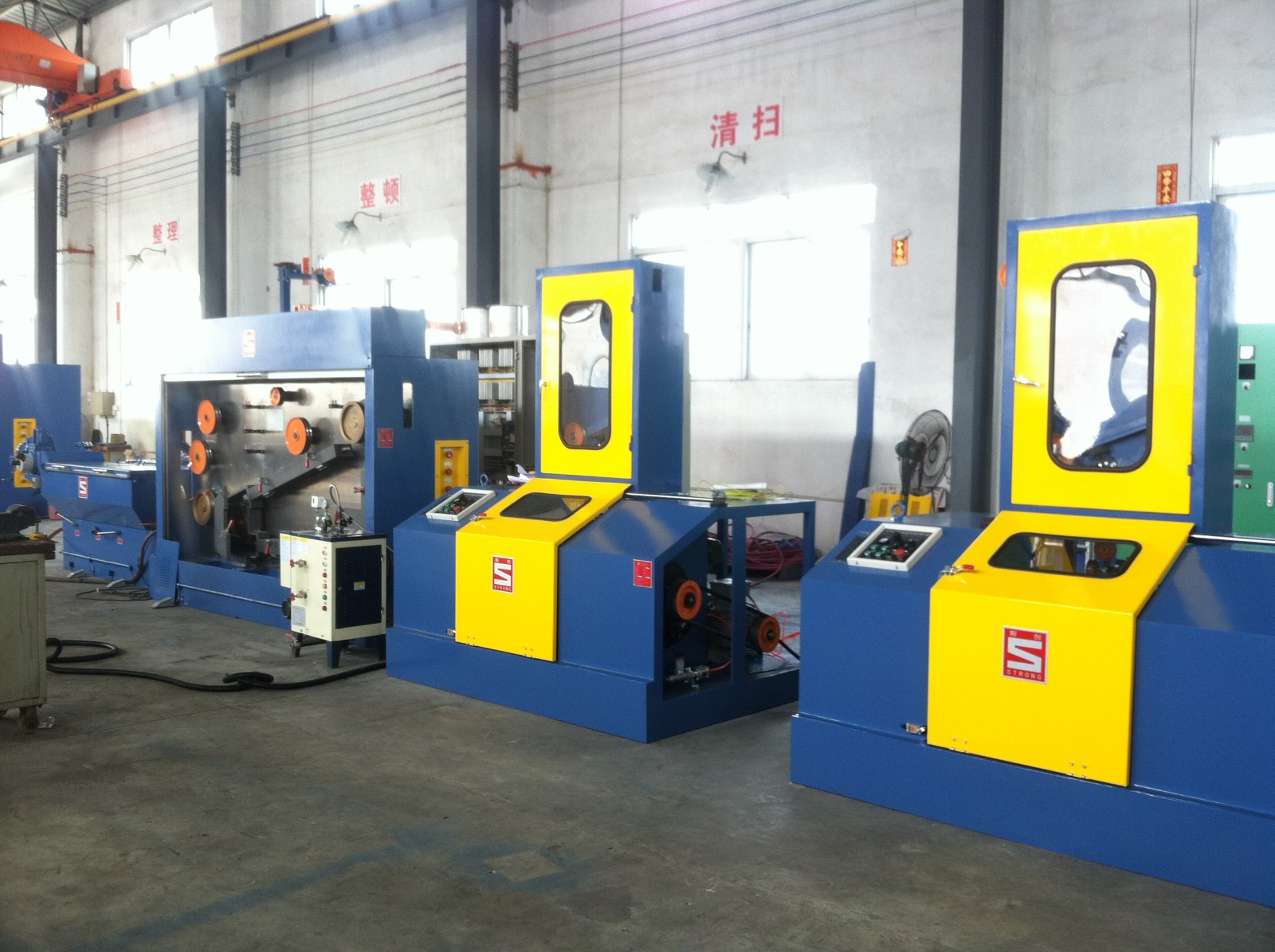

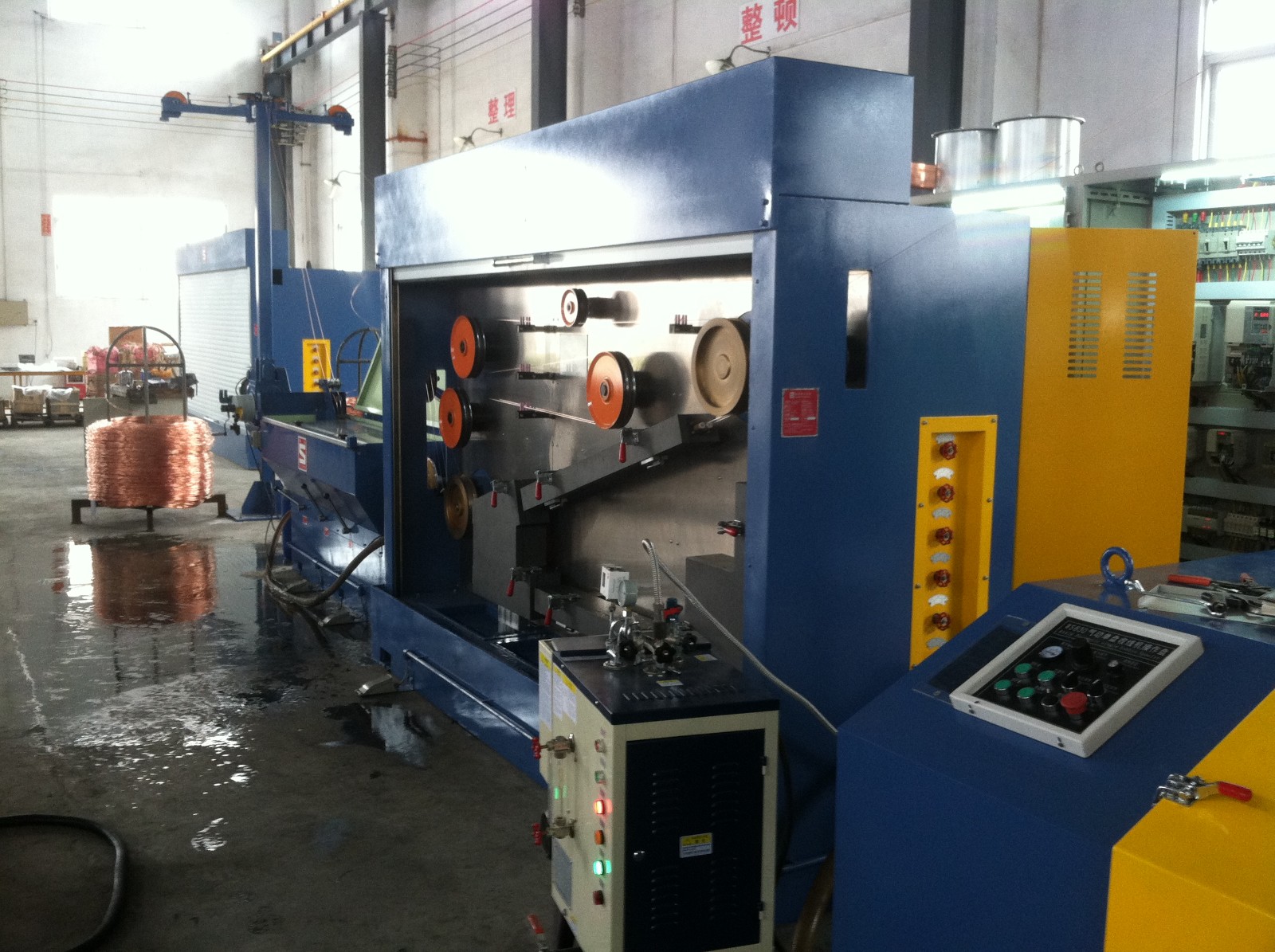

Machine intermédiaire de dessin de fil simple / double à grande vitesse

La description
Cette machine d'étirage intermédiaire à grande vitesse convient pour tréfiler des tiges de cuivre et d'alliage de cuivre de Φ3,0 mm et des tiges d'aluminium et d'alliage d'aluminium de .24,2 mm. Notre machine de tréfilage intermédiaire est composée de retailles de fils, d'une machine à tréfiler et d'un système de contrôle électrique.

Caractéristiques
1. La conception d'immersion complète des cônes de dessin permet le meilleur refroidissement et l'effet lubrifiant des fils.
2. La conception très efficace et économiseuse d'énergie aide à réduire la consommation d'énergie du tréfilage.
3. Transmission précise des engrenages pour garantir un fonctionnement extrêmement fluide et une transmission de charge uniforme.
4. Corps de soudage en acier pour une durée de vie plus longue.
5. Entraînée par une boîte de vitesses, cette machine d'étirage intermédiaire à haute vitesse bénéficie de performances stables, d'un faible bruit et d'une maintenance réduite.
6. Structure compacte et conception améliorée sur la base d'équipement avancé.
7. Cette machine à tréfiler intermédiaire bénéficie d'une vitesse de tréfilage maximale de 2000 m / min.
8. Fourniture suffisante de pièces de rechange et assistance technique adaptée.
9. La machine d'étirage intermédiaire simple / double fil est disponible.

Sla spécifications

Article
spécification
Modèle
2 fils
Modèle
DZL250B-17
Matériel
Cuivre, alliage d'aluminium
Max. entrée dia. (mm)
Cuivre: 3.0 × 2 fils
Alliage d'aluminium: 4.2 × 2 fils
Max. dessin des matrices par fil
17 × 2 fils
Gamme de sortie (mm)
0,4 ~ 2,0 × 2 fils
Max. vitesse mécanique (m / min)
Max 2000
Diamètre extérieur de la matrice (mm)
Φ25 / 32
Allongement mécanique (%)
18.18 / 13.2
Dessin cône diamètre (mm)
Max. 250
Diamètre du cabestan (mm)
Φ250 × 2
Puissance du moteur principal (kW)
AC75
Taille globale (L × W × H) (mm)
2400 × 1160 × 1400
Poids net / kg)
3560

Vitesse de production (m / min)
Taille de fil non recuite
Vitesse (m / min)
DZL250B-17
0.4mm
0,4 × 2-1800
0.6mm
0,6 × 2-1600
0.8mm
0,8 × 2-1200
1,0 mm
1,0 × 2-1000
2.0mm
2,0 × 2-500
Conditions de travail
1. Assurez-vous que l'atelier a suffisamment d'espace, avec une hauteur minimale de 4-5 mètres.
2. Approvisionnement en matière première pratique à proximité.
3. Un personnel qualifié est tenu pour l'installation, l'utilisation et la maintenance de cette machine de dépannage à barres à grande vitesse.
4. Piscine à circulation de fluide concentrée et système de tuyauterie bien scellé.
5. Cette machine à tréfiler intermédiaire nécessite une alimentation en eau, en énergie et en air comprimé stable et suffisante.
6. Notre dessiccateur intermédiaire haute vitesse fonctionne avec une grue de 10 tonnes (au moins), un générateur de vapeur, un compresseur d'air, un enfileur de fil, des matrices de tréfilage, un lubrifiant de tréfilage, une huile pour engrenages et un échangeur de chaleur.

Remarque
1. S'il vous plaît se référer à vos propres exigences sur la capacité de production lors du choix de la machine.
2. Cette machine d'étirage intermédiaire à grande vitesse ne convient pas au tréfilage de tiges en acier au carbone ou en acier inoxydable.
3. S'il vous plaît effectuer l'entretien quotidien selon les exigences.

Cas

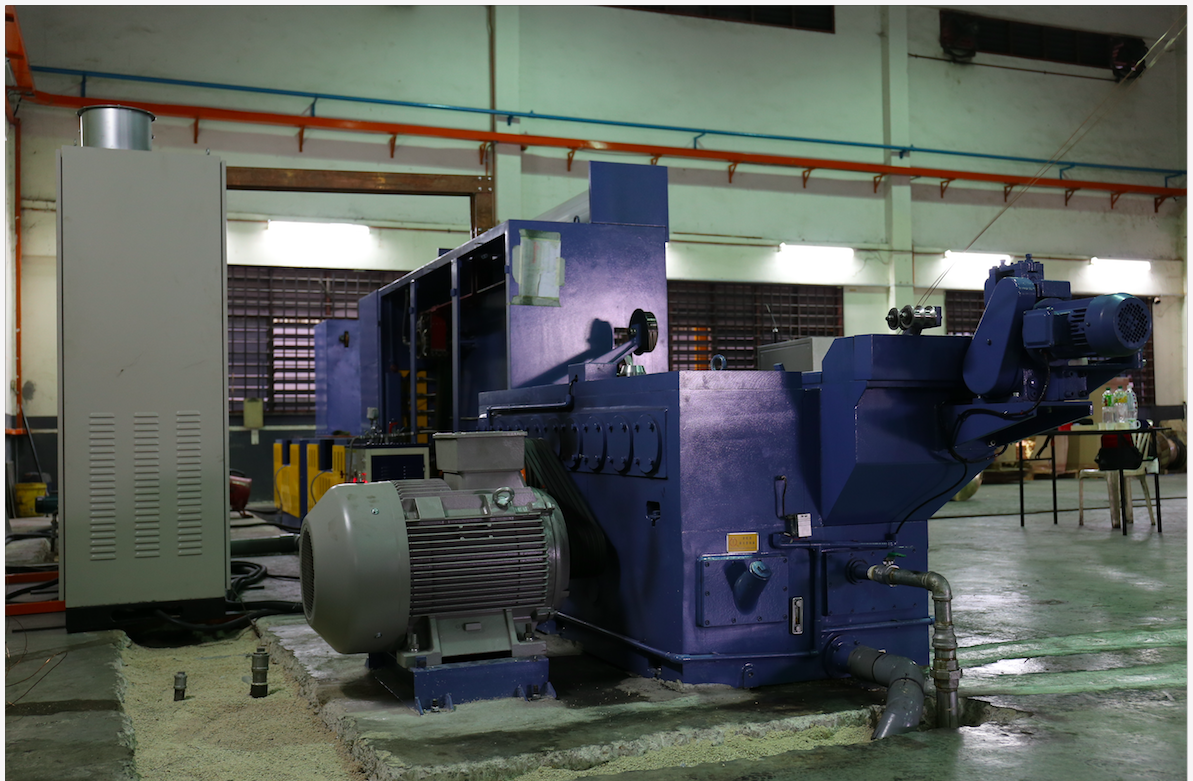

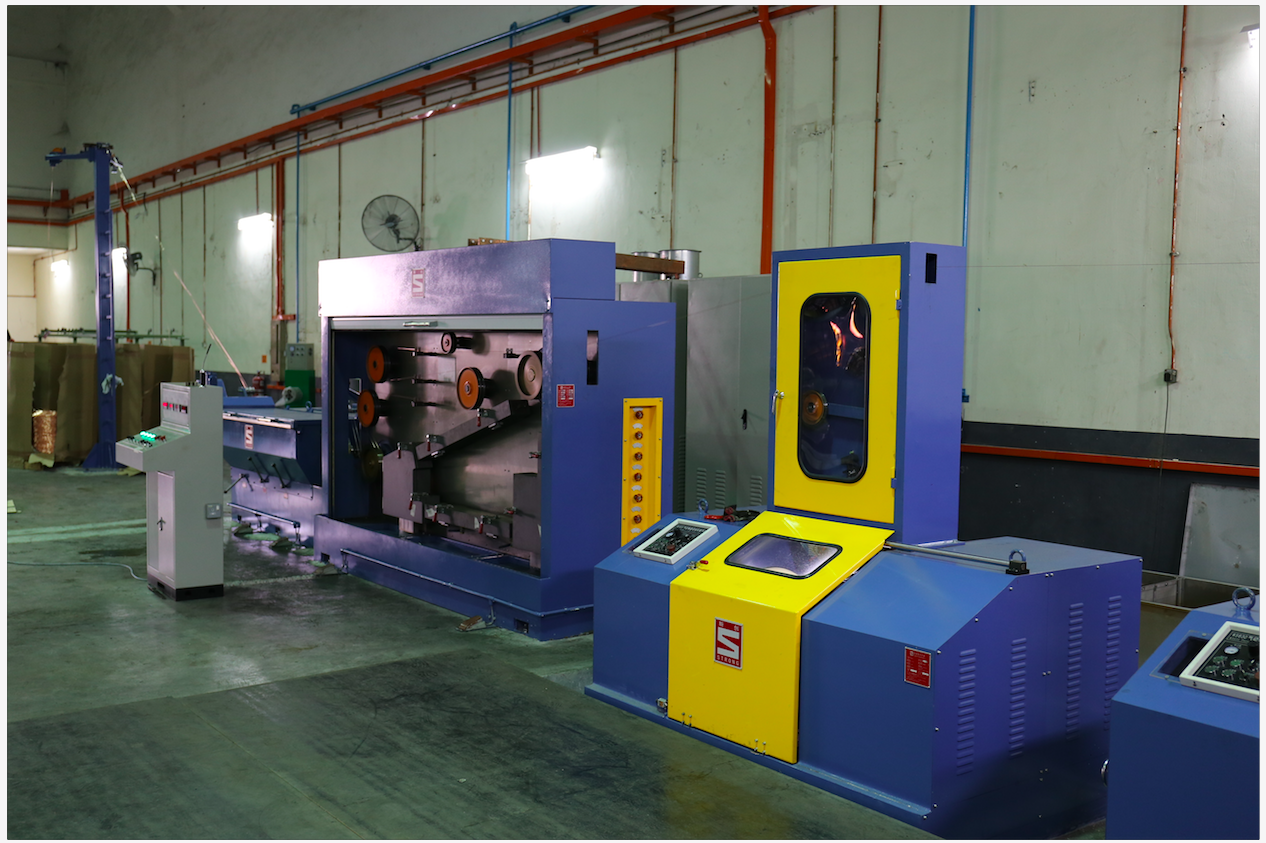

En mars 2015, une machine d'étirage intermédiaire à double fil de cuivre a été installée chez MEGA Cable Company, en Malaisie.
