Descrição
Esta máquina de desenho de arame fino de alta velocidade é adequada para desenhar fios de cobre Φ1,2mm, fios de cobre estanhados, fios de cobre banhados a prata em fios finos. Nossa máquina de desenho duplo de arame fino consiste em compensações de fio, máquina de arame, sistema de controle elétrico e annealer inline. É ideal para produzir fios finos de metais não ferrosos ou ligas.
Características
1. Design compacto para instalação rápida e economia de espaço.
2. Annealer DC de resistência contínua (sistema de recozimento de 3 zonas)
3. Desenho de matrizes e cones de desenho pulverizado com lubrificante de desenho para acabamentos lisos de fios.
4. Controle de tensão de recozimento digital para qualidade consistente de recozimento de fio.
5. Impulsionado por cinto plano de alta qualidade importado, esta máquina de estiramento de alta precisão de alta velocidade goza de desempenho estável e baixo ruído.
6. Design atualizado com base em equipamentos avançados.
7. Esta máquina de desenho duplo de arame fino goza da máxima velocidade de estiramento de arame de 2400m / min.
8. Suprimento suficiente de peças sobressalentes e suporte técnico responsivo.
9. Existem modelos de 17 matriciais e 21 matrizes disponíveis.
Especificações técnicas
Item
|
Especificações
|
Modelo
|
BT17-2
|
BT21-2
|
Max. entrada dia. (milímetros)
|
Max 1.2
|
Max 1.2
|
Alcance da saída (mm)
|
0,25 ~ 0,5
|
0,1 ~ 0,4
|
Max. velocidade mecânica (m / min)
|
2000
|
2000
|
Alongamento mecânico (%)
|
25 / 18.6
|
17.6 / 15
|
Diâmetro do cone de desenho (mm)
|
Max. 200
|
Max. 200
|
Diâmetro do cabrestante (mm)
|
Φ200
|
Φ200
|
Max. número de morrer
|
17
|
21
|
Potência principal do motor (kW)
|
AC 22
|
AC 22
|
Potência de recozimento (kW)
|
40
|
40
|
Max. Corrente DC para annealer
|
600
|
600
|
Tensão DC para annealer
|
0 ~ 50V
|
Potência do motor do dispositivo de recolhimento
|
AC 3kW ou AC 2 × 3kW (modelo de levantamento duplo somente)
|
Potência do motor transversal (kW)
|
0,07
|
Método de trânsito
|
Rotação do reverso do motor do parafuso de esfera
|
Tipo de freio
|
Freio eletromagnético / pneumático
|
Tamanho geral (L × W × H) (mm)
|
3100 × 1300 × 2100
|
Peso líquido (kg)
|
3800
|
Velocidade de produção
Tamanhos
|
Velocidade (m / min)
|
Elongação após o recozimento
|
Fio rígido
|
Fio recozido
|
0,10mm
|
1500
|
1200
|
15 ~ 20%
|
0,15 mm
|
2000
|
1400
|
15 ~ 20%
|
0.20mm
|
2000
|
1600
|
20 ~ 25%
|
0,32mm
|
1800
|
1500
|
20 ~ 25%
|
0.50mm
|
1500
|
1300
|
20 ~ 30%
|
Requisitos de trabalho
1. Certifique-se de que a oficina tenha espaço suficiente, com altura mínima de 4-5 metros.
2. Aprovisionamento de matéria-prima conveniente nas proximidades.
3. Pessoal qualificado é mantido para a instalação, operação e manutenção desta máquina de avaria de alta velocidade.
4. Concentrado de fluido de drenagem circulante e sistema de tubulação bem selado.
5. Esta máquina de estiramento de alta precisão de alta velocidade requer um abastecimento de água, energia e ar comprimido estável e suficiente.
6. Nossa máquina de desenho duplo de arame fino trabalha em conjunto com um guindaste de 5 toneladas (pelo menos), um gerador de vapor, um compressor de ar, uma rosca de arame, matrizes de arame, lubrificante de desenho de arame, óleo de engrenagem e permutador de calor.
Nota
1. Consulte os seus próprios requisitos sobre a capacidade de produção ao escolher a máquina.
2. Esta máquina de desenho duplo de arame fino não é adequada para o trefilado de aço ou varas de aço inoxidável.
3. Realize a manutenção diária de acordo com os requisitos.
Caso

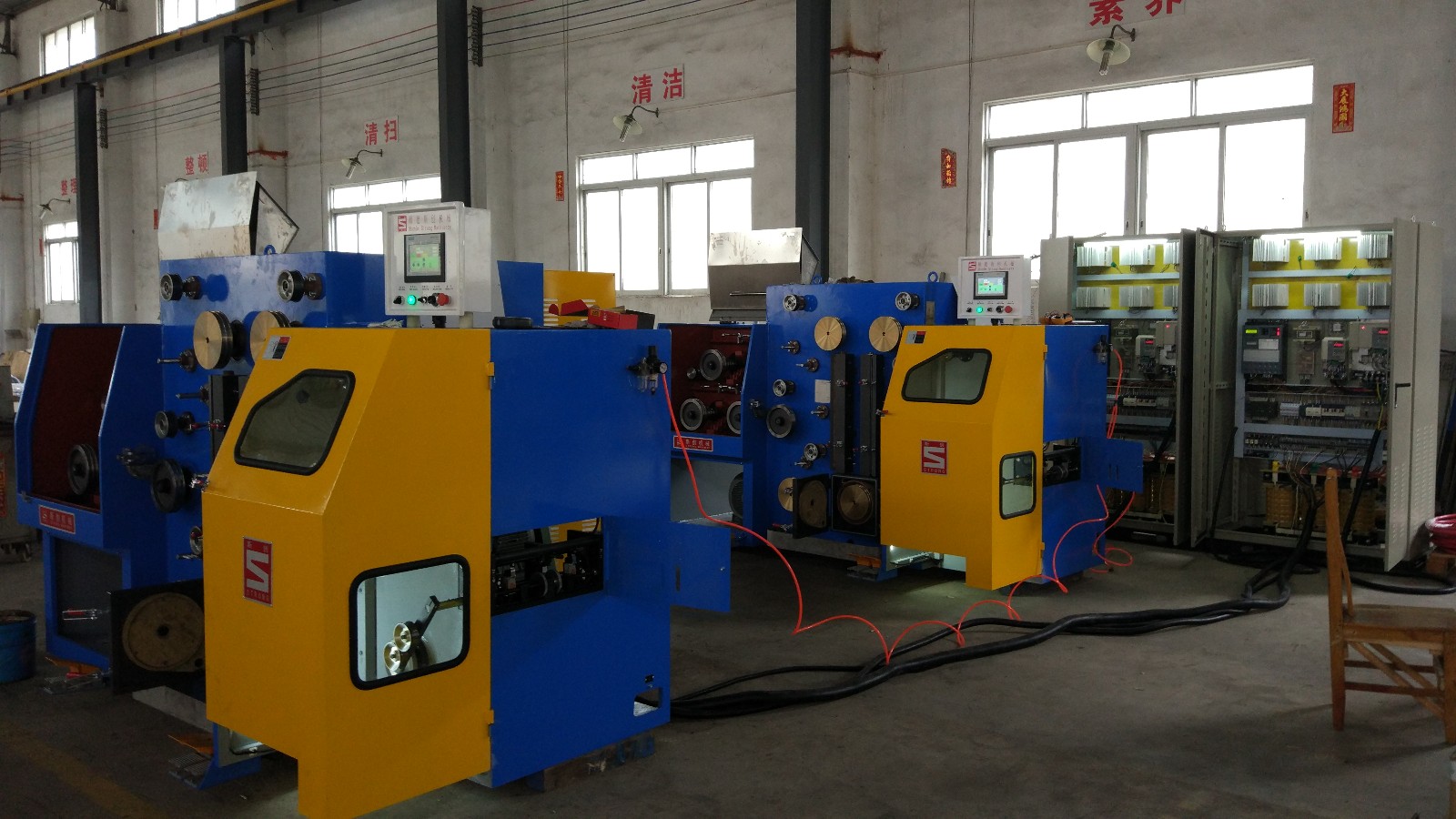

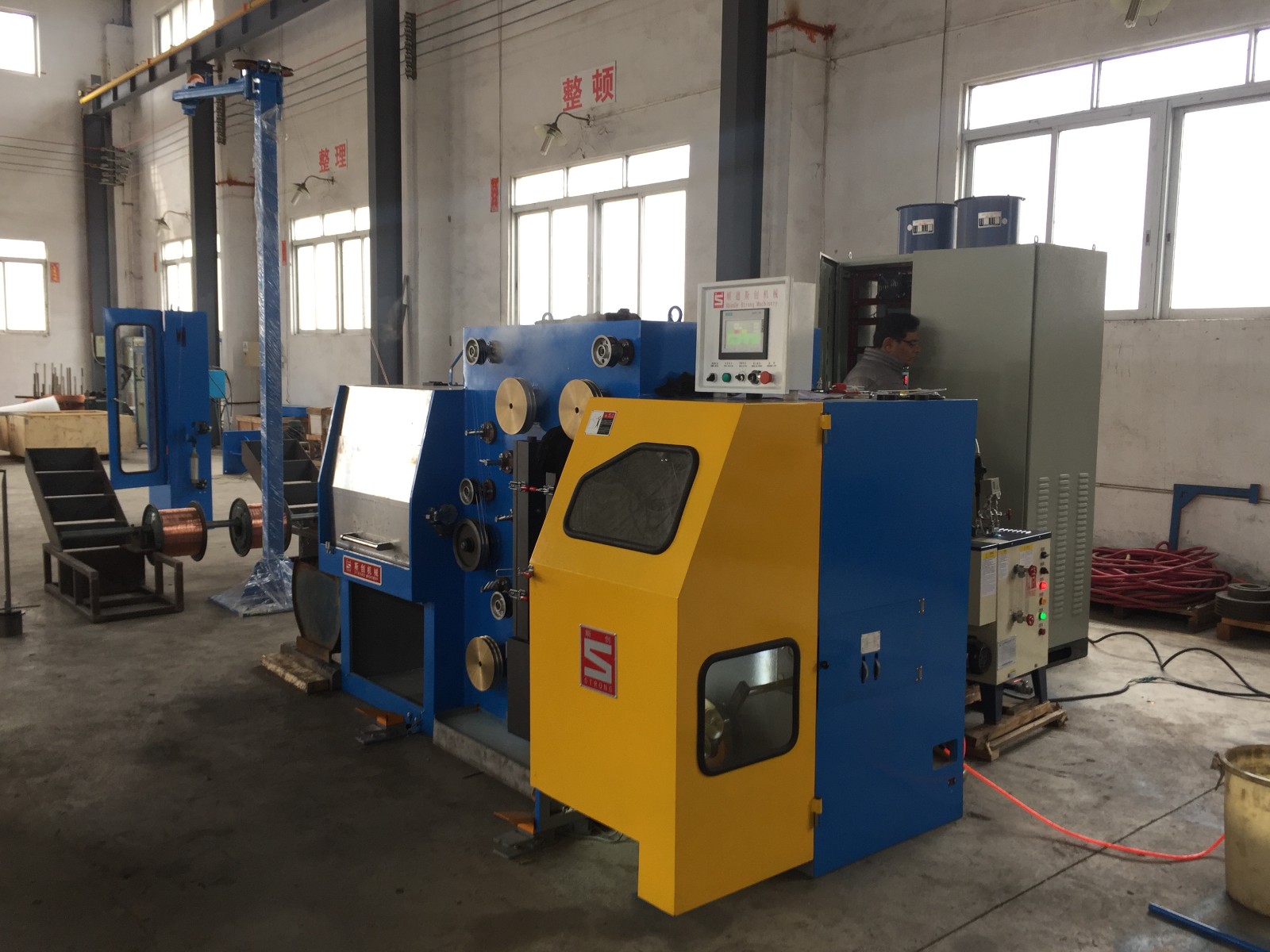

Em junho de 2017, a máquina de estiramento de cobre fino de cobre com annealer inline foi instalada no ROBOT, Cidade de Ho Chi Minh, no Vietnã.
