Descrição

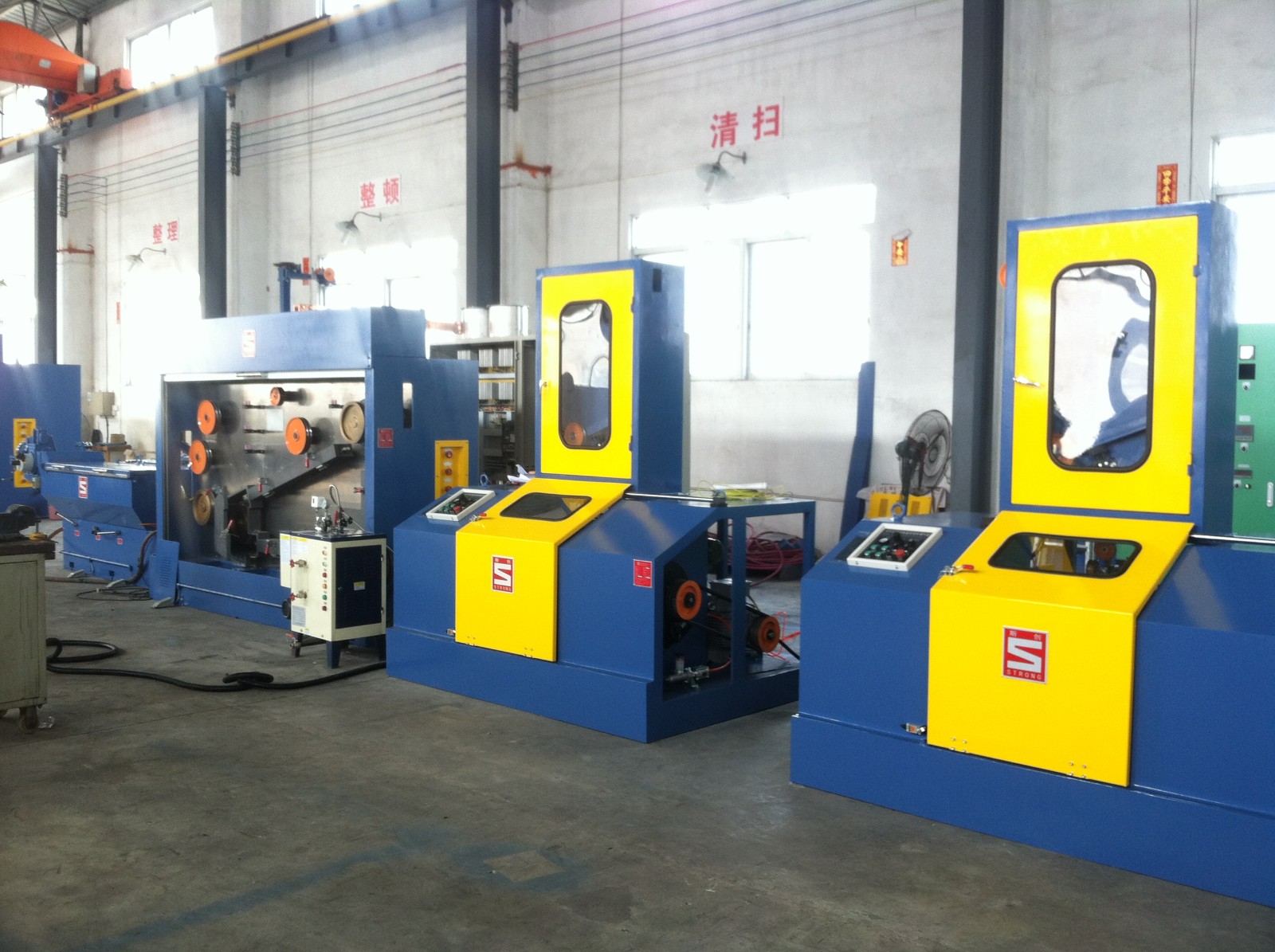

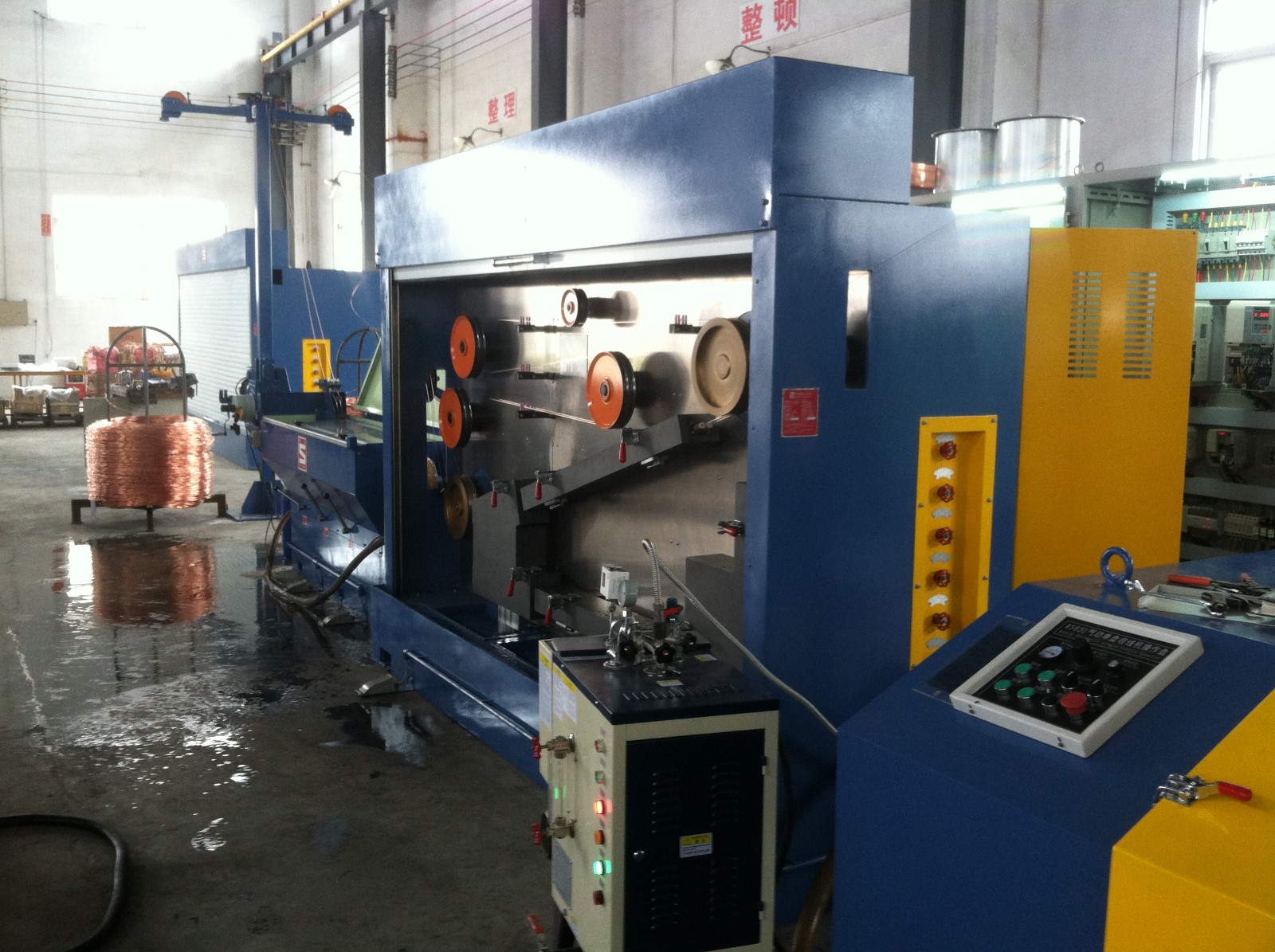

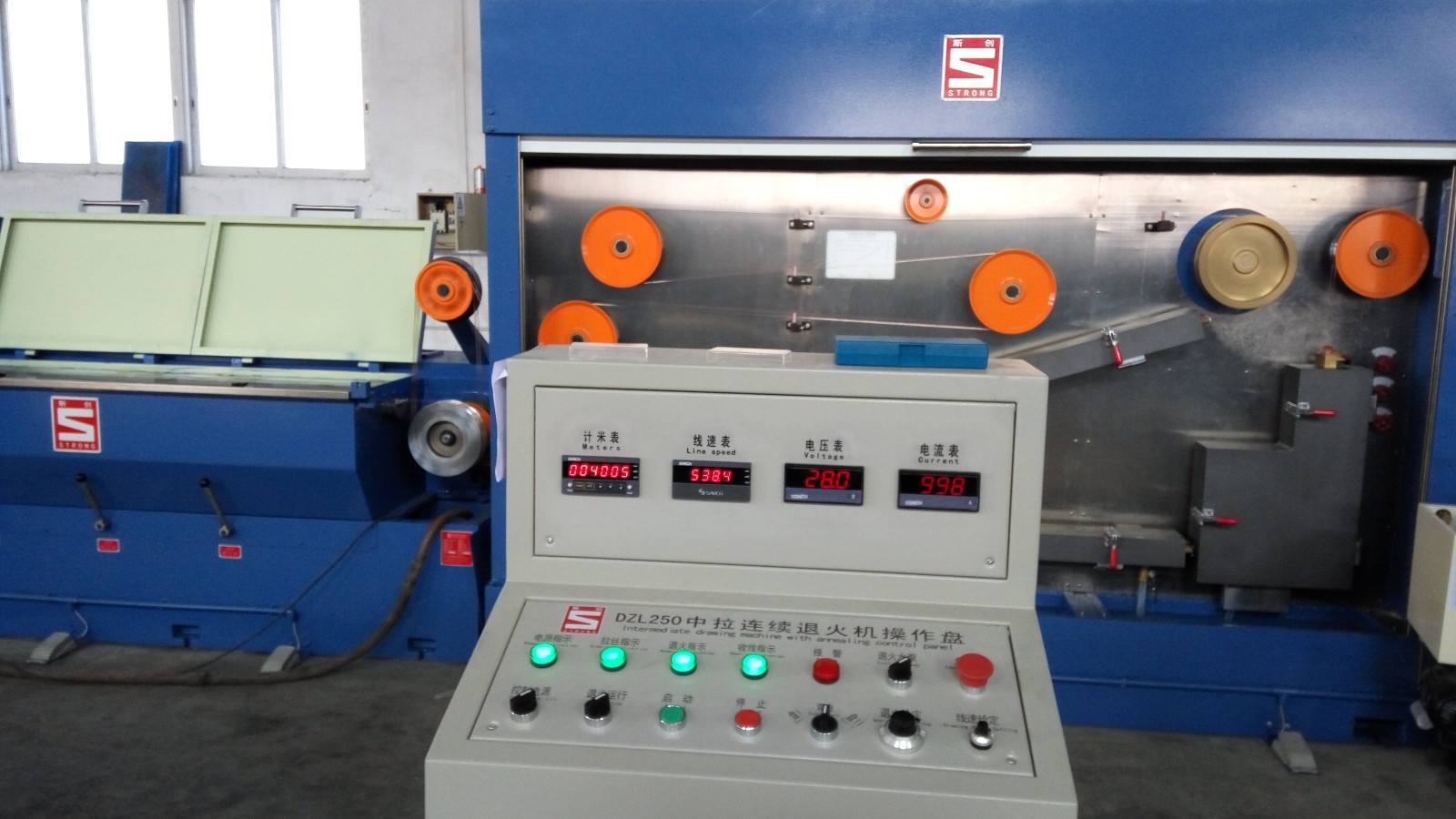

Esta máquina de desenho intermediário de alta velocidade é adequada para desenhar Φ3.0mm de cobre e ligas de cobre e Φ4.2mm de alumínio e ligas de alumínio em hastes. Nossa máquina intermediária de arameamento consiste em compensações de fio, máquina de desenho de fio e sistema de controle elétrico.
Características
1. O design de imersão total de cones de desenho permite o melhor efeito de refrigeração e lubrificação dos fios.
2. O design altamente eficiente e econômico ajuda a reduzir o consumo de energia do desenho de fio.
3. Transmissão de engrenagem precisa para garantir um funcionamento extremamente suave e até mesmo a transmissão de carga.
4. Corpo de soldagem de aço para maior vida útil.
5. Conduzido pela caixa de velocidades, esta máquina de desenho intermediário de alta velocidade goza de desempenho estável, baixo ruído e manutenção reduzida.
6. Estrutura compacta e design atualizado com base em equipamentos avançados.
7. Esta máquina de desenho de arame intermediário goza de velocidade máxima de desenho de arame de 2000m / min.
8. Suprimento suficiente de peças sobressalentes e suporte técnico responsivo.
9. Máquina de desenho intermediário de fio único / duplo está disponível.
Specificaçãos
Item
|
Especificação
|
Modelo
|
2 fios
|
Modelo
|
DZL250B-17
|
Material
|
Cobre, liga de alumínio
|
Max. entrada dia. (milímetros)
|
Cobre: 3.0 × 2 fios
Liga de alumínio: 4,2 × 2 fios
|
Max. Desenho por fio
|
17 × 2 fios
|
Alcance da saída (mm)
|
0,4 ~ 2,0 × 2 fios
|
Max. velocidade mecânica (m / min)
|
Max 2000
|
Diâmetro externo do dado (mm)
|
Φ25 / 32
|
Alongamento mecânico (%)
|
18.18 / 13.2
|
Diâmetro do cone de desenho (mm)
|
Max. 250
|
Diâmetro do cabrestante (mm)
|
Φ250 × 2
|
Potência principal do motor (kW)
|
AC75
|
Tamanho geral (L × W × H) (mm)
|
2400 × 1160 × 1400
|
Peso líquido (kg)
|
3560
|
Velocidade de Produção (m / min)
Tamanho do fio não recozido
|
Velocidade (m / min)
|
DZL250B-17
|
0.4mm
|
0,4 × 2-1800
|
0,6 mm
|
0,6 × 2-1600
|
0,8 mm
|
0,8 × 2-1200
|
1,0 mm
|
1,0 × 2-1000
|
2.0mm
|
2,0 × 2-500
|
Requisitos de trabalho
1. Certifique-se de que a oficina tenha espaço suficiente, com altura mínima de 4-5 metros.
2. Aprovisionamento de matéria-prima conveniente nas proximidades.
3. Pessoal qualificado é mantido para a instalação, operação e manutenção desta máquina de avaria de alta velocidade.
4. Concentrado de fluido de drenagem circulante e sistema de tubulação bem selado.
5. Esta máquina de estiramento de arame intermediário requer um abastecimento de água, energia e ar comprimido estável e suficiente.
6. Nossa máquina de desenho intermediário de alta velocidade funciona em conjunto com 10 toneladas (pelo menos) guindaste, gerador de vapor, compressor de ar, rosca de arame, matrizes de arame, lubrificante de desenho de arame, óleo de engrenagem e permutador de calor.
Nota
1. Consulte os seus próprios requisitos sobre a capacidade de produção ao escolher a máquina.
2. Esta máquina de desenho intermediário de alta velocidade não é adequada para o trefilado de aço carbono ou varas de aço inoxidável.
3. Realize a manutenção diária de acordo com os requisitos.
Caso

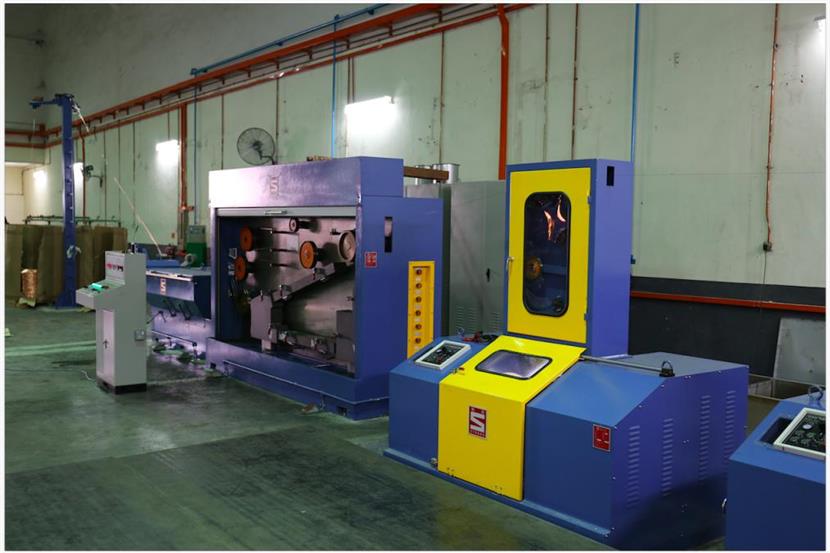

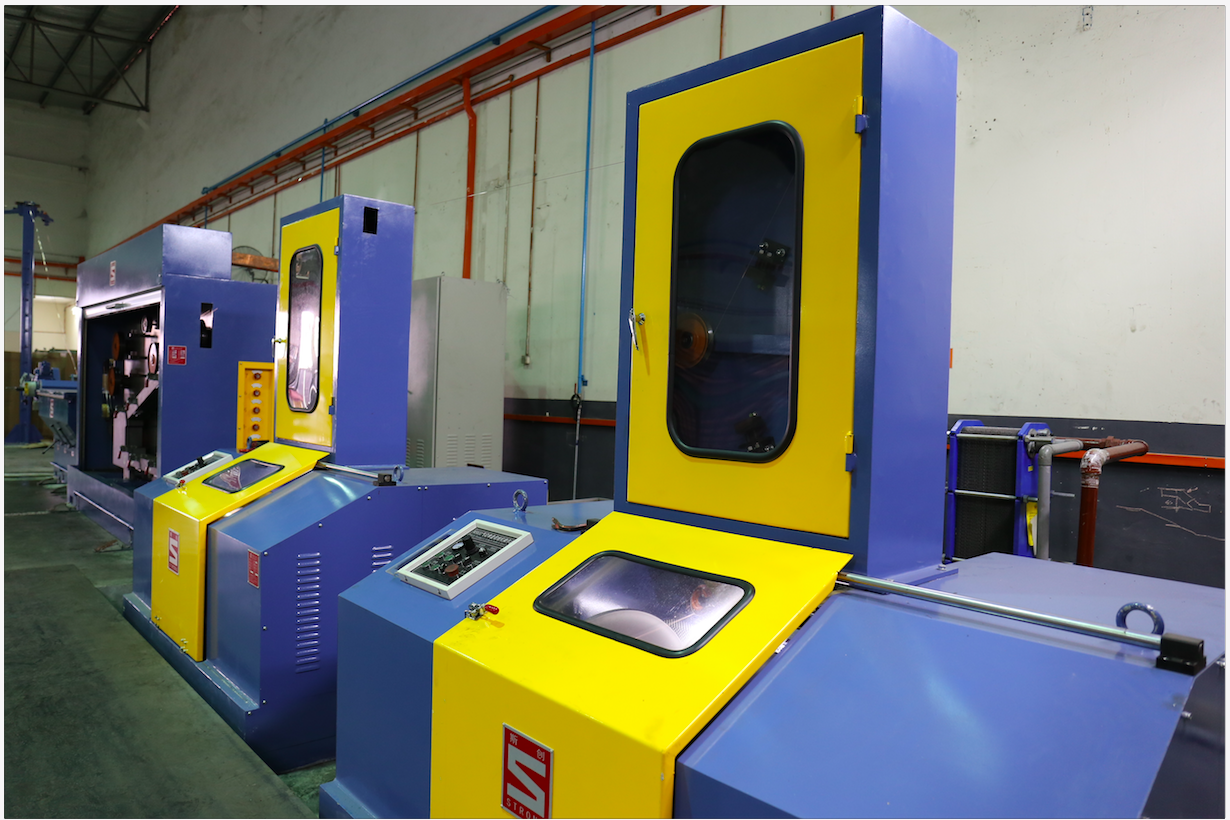

Em março de 2015, a máquina de desenho intermediário de cobre duplo foi instalada na MEGA Cable Company, na Malásia.
