Recheio contínuo em linha para máquina de desenho intermediário de fio simples / duplo

Description

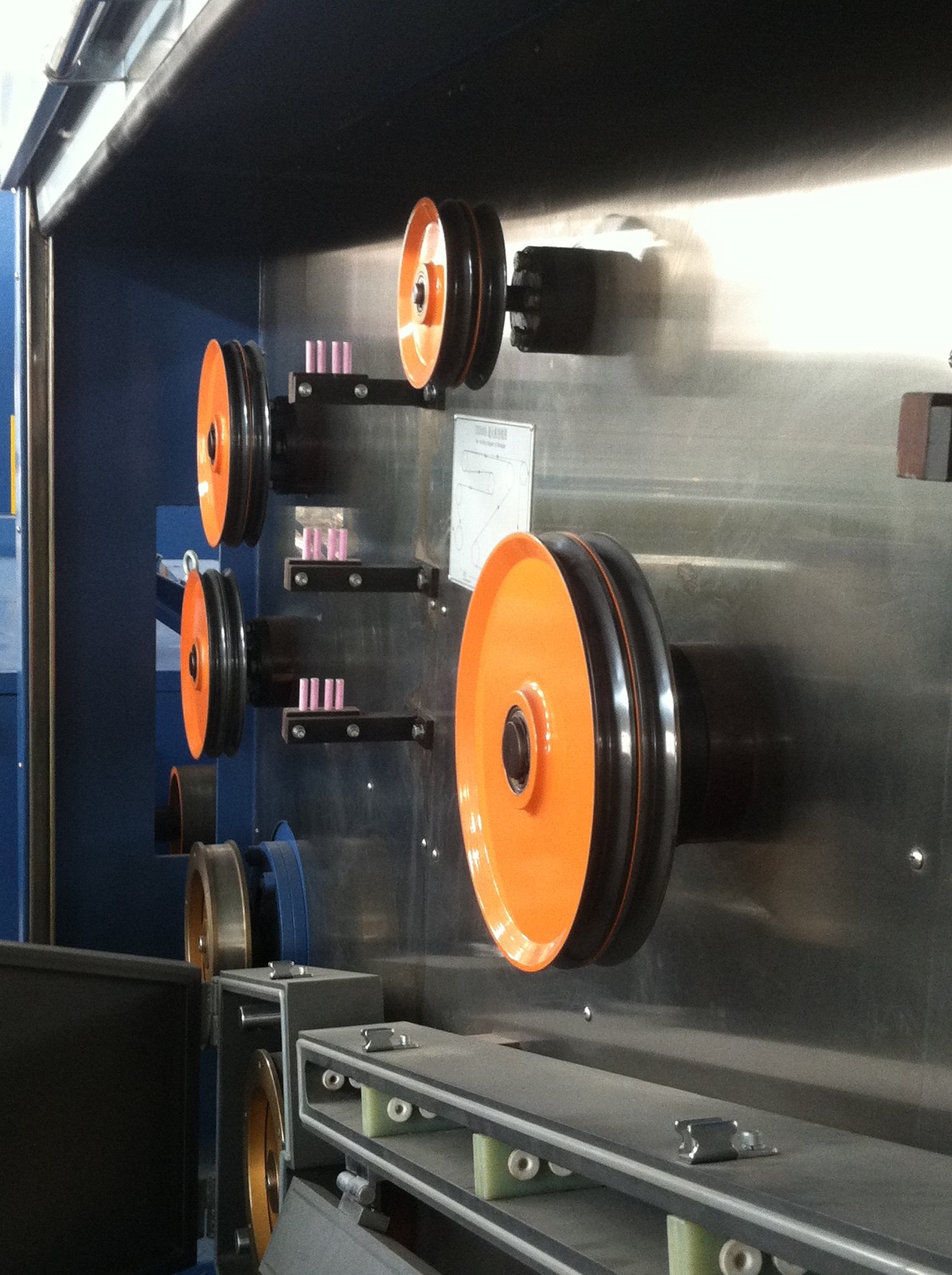

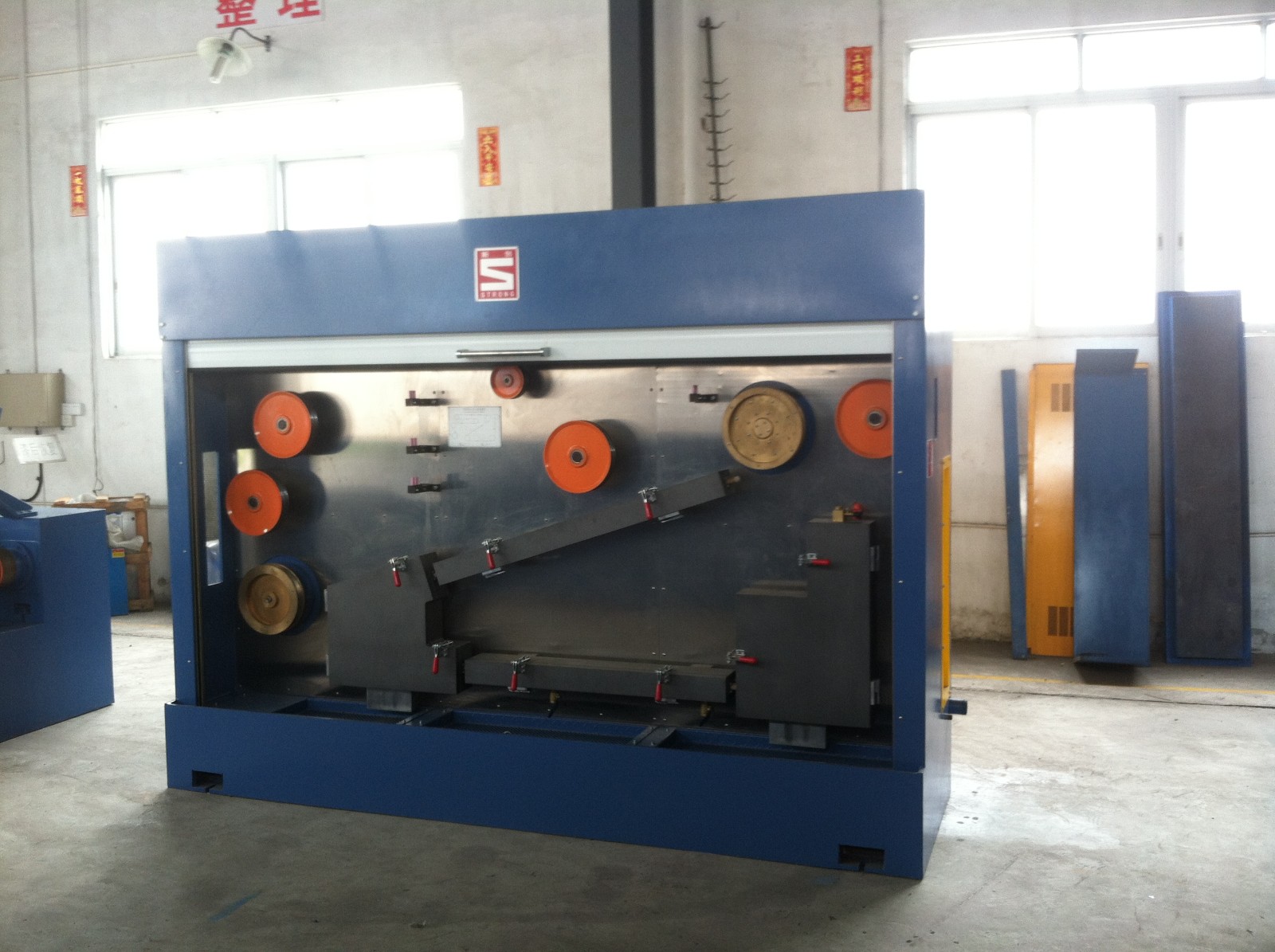

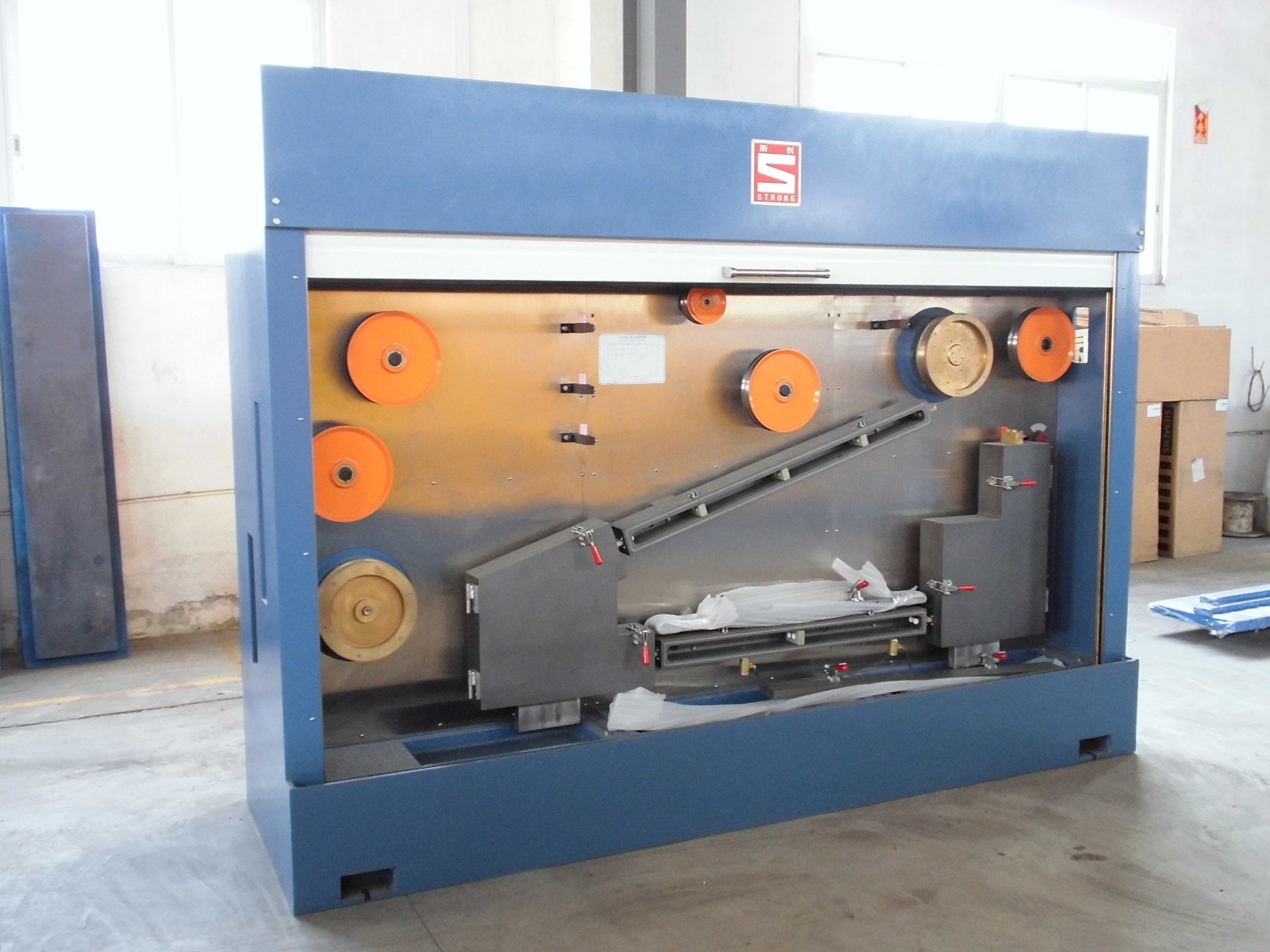

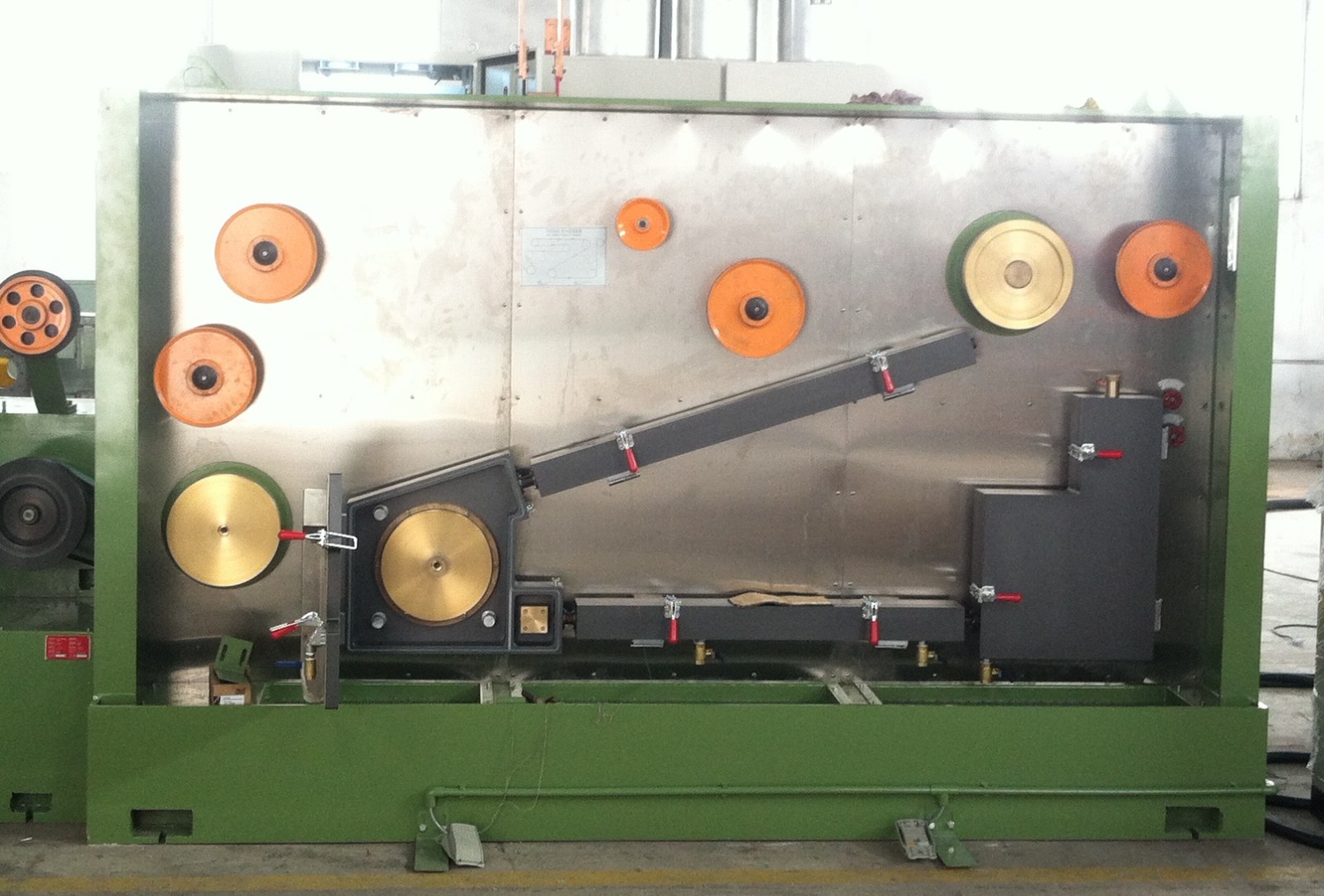

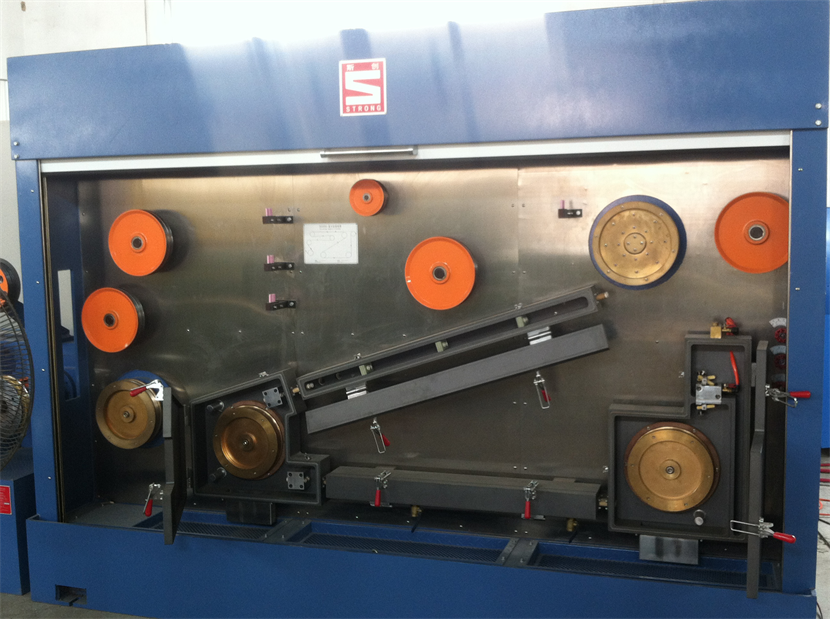

Our continuous annealing machine for intermediate drawing machine is ideal for annealing 0.6-2.76mm copper rods and brass rods. The inline continuous annealer is made up of the annealer, electric control system and cooling fluid circulation system.

Features
1. DC annealing and digital voltage control ensure uniform elongation after wire annealing.
2. Segmented annealing with separate sealed steam protection system and reliable drying and cooling system to ensure high-quality wire surface.
3. Characterized by high overall performance, this continuous annealing machine is especially suitable for continuous annealing of conductors.
4. Driven by imported high-quality flat belt, this inline continuous annealer enjoys stable performance and low noise.
5. Compact design for fast installation and space-saving, and upgraded design on the basis of advanced equipment.
6. This continuous annealing machine enjoys maximum wire drawing speed of 1800m/min.
7. Sufficient supply of spare parts and responsive technical support.
8. Anti-corrosion design of the annealing container reduces costs of maintenance and replacement.
9. Models of single wire and double wire, horizontal and vertical types are available.

Especificações técnicas (design horizontal)

Item TH3000 Diâmetro do fio Max. velocidade mecânica Diâmetro externo de morrer Max. corrente de recozimento Max. tensão de recozimento Poder de recozimento Potência do gerador de vapor Vapor Tamanho geral (L × W × H) Peso líquido Velocidade de recozimento (m / min)

Especificações
	STH3000
0,6 ~ 2,78 mm	0,6 ~ 1,6 mm × 2 fios
1800 m / min	1800 m / min
25mm	25mm
DC 3000A	DC 3000A
DC 60V	DC 60V
230kVA	230kVA
9kW	9kW
13 kg / h	13 kg / h
3050 × 1800 × 2200mm	3050 × 1900 × 2200mm
3200kg	3500 kg

Tamanho do fio recozido TH3000 Material 0,6 mm 0,9 mm 1,2 mm 1,6 mm 2.0mm 2,6 mm

Velocidade (m / min)	Elongação após o recozimento
	STH3000
Cobre
1500	1400 × 2 fios	18 ~ 30%
1300	1200 × 2 fios	18 ~ 30%
1200	1000 × 2 fios	25 ~ 33%
900	700 × 2 fios	28 ~ 33%
600	/	28 ~ 33%
400	/	28 ~ 33%

Especificações técnicas (design vertical)
Item TH1000 Diâmetro do fio (mm) Max. velocidade mecânica (m / min) Diâmetro externo do dado (mm) Max. corrente de recozimento (A) Max. tensão de recozimento (V) Poder de recozimento (kVA) Potência do gerador de vapor (kW) Vapor (kg / h) Tamanho geral (L × W × H) (mm) Peso líquido (kg) Velocidade de produção

Especificações
	TH2000	TH2000A
0.4 ~ 1.2	0.4 ~ 1.6	0.4 ~ 2.0
2000	2000	2000
Φ25	Φ25	Φ25
1000	2000	2200
60	60	60
84	173	195
6	6	9
12	12	12
1350 × 1600 × 2640	1350 × 1600 × 2640	1350 × 1600 × 2840
1880	1880	2000

Tamanho do fio recozido TH1000 0.4mm 0,8 mm 1,0 mm 1,2 mm 1,6 mm 2.0mm

Velocidade (m / min)	Elongação após o recozimento
	TH2000	TH2000A
1600	1600	1600	18 ~ 30%
1500	1500	1500	18 ~ 30%
1000	1200	1300	25 ~ 30%
800	1100	1100	25 ~ 33%
......	700	800	28 ~ 33%
......	......	400	28 ~ 33%

Requisitos de trabalho

1. Certifique-se de que a oficina tenha espaço suficiente, com altura mínima de 4-5 metros.
2. Aprovisionamento de matéria-prima conveniente nas proximidades.
3. Pessoal qualificado é mantido para a instalação, operação e manutenção desta máquina de avaria de alta velocidade.
4. Encanamento de circulação líquida de recozimento bem fechado.
5. Esta máquina de recozimento contínuo requer um abastecimento de água, energia e ar comprimido estável e suficiente.
6. Nosso annealer contínuo em linha trabalha junto com uma grua de 5 toneladas (pelo menos), gerador de vapor, compressor de ar, rosca de fio, matrizes de arame, lubrificante de desenho de arame, óleo de engrenagem e permutador de calor.

Nota
1. Consulte os seus próprios requisitos sobre a capacidade de produção ao escolher a máquina.
2. Esta máquina de recozimento contínuo não é adequada para o recozimento de hastes de alumínio e ligas de alumínio, além de aço carbono e barras de aço inoxidável.
3. Realize a verificação diária e manutenção de acordo com os requisitos.

Caso
Em março de 2015, o annealer contínuo em linha para máquina de desenho intermediário de fio duplo foi instalado na MEGA Cable Company, na Malásia.
