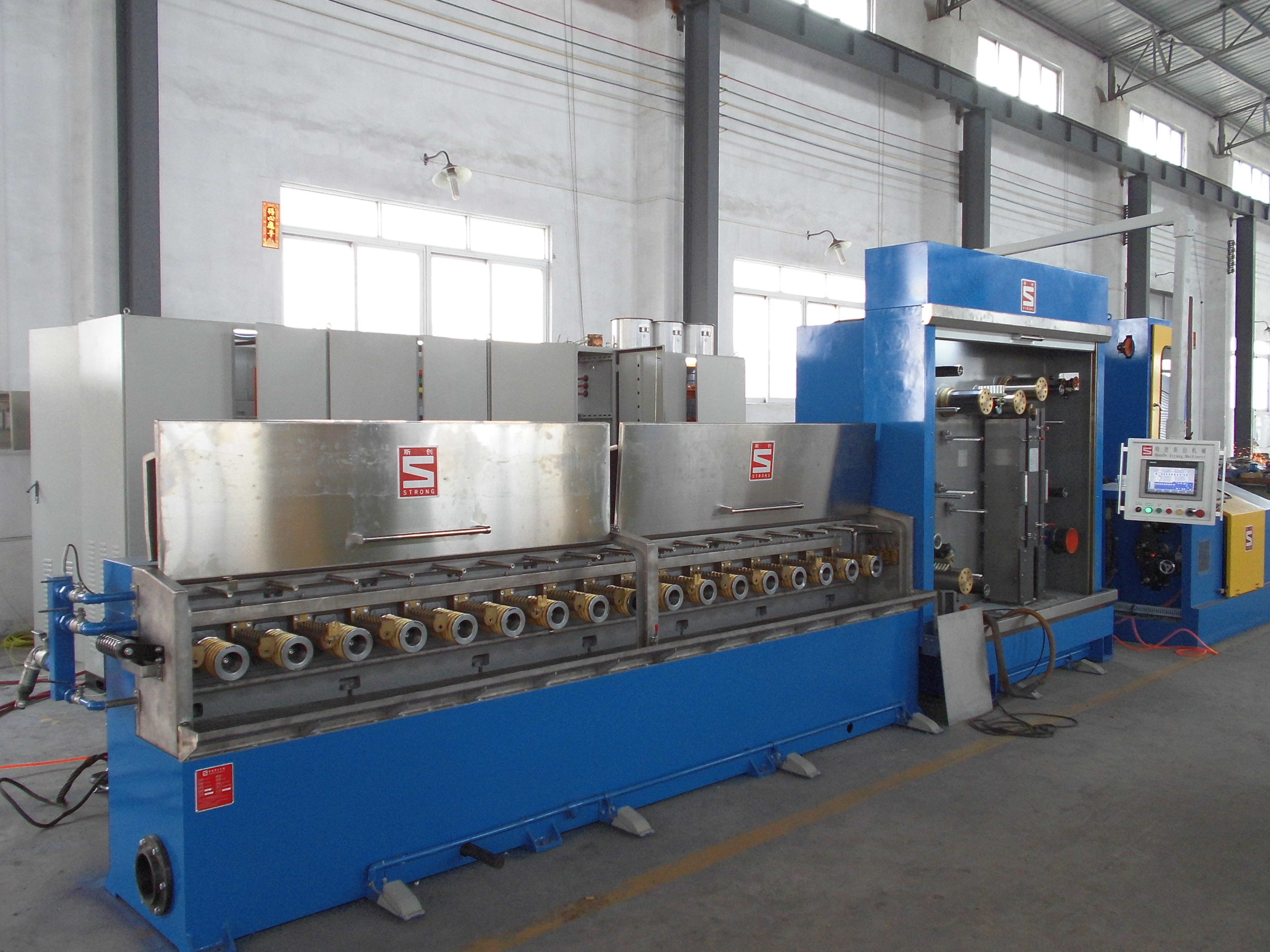

Máquina de desenho de arame fino múltiplo de alta velocidade (8/10/14/16 fios)

Descrição
Esta máquina de desenho de arame fino de alta velocidade é adequada para desenhar fios de cobre de Φ1.8mm, fios de cobre estanhados, fios de cobre banhados a prata em fios finos. Nossa máquina de desenho de arame fino múltiplo consiste em payoffs de fio, máquina de desenho de fio e sistema de controle elétrico.

Características
1. Estrutura compacta e design atualizado com base em equipamentos avançados.
2. Esta máquina de estiramento de arame fino de alta velocidade goza da velocidade máxima de desenho de fio de 1800m / min.
3. Design de interface amigável com display digital de temperatura do óleo lubrificante e exibição gráfica do ponto de falha.
4. Suprimento suficiente de peças sobressalentes e suporte técnico responsivo.
5. Mudança de troco rápida, economizando tempo para parar a máquina e trocar as matrizes.
6. A máquina de desenho de arame fino múltiplo é projetada com sistema de desenho de fio que possui baixo custo e alta eficiência de produção.
7. A transmissão de engrenagens precisas permite um desempenho estável e um baixo ruído.
8. Um esquema de desenho de fio cuidadosamente desenhado e um fornecimento de líquido de resfriamento otimizado permitem acabamentos lisos.
9. Redução do consumo de energia, óleo lubrificante e líquido de lubrificação de arame.
10. Existem modelos de fios 8/14/16 disponíveis.

Especificações

Item
Especificações
Modelo
DXL21-8
DXL21-14
DXL21-16
Max. velocidade mecânica (m / min)
1800
1800
1800
Max. número de fios para desenho
8
14
16
Max. número de matrizes por fio
21
21
21
Max. entrada dia. (milímetros)
1.8
1.8
1.8
Diâmetro do fio acabado (mm)
0,15 ~ 0,4
0,15 ~ 0,4
0,15 ~ 0,4
Desenho de cabrestante dia. (milímetros)
100
100
100
Halter-off cabency dia. (milímetros)
100
100
100
Diâmetro do dado (mm)
Φ25 × 12
Φ25 × 12
Φ25 × 12
Alongamento mecânico
6 ~ 21,6%
6 ~ 21,6%
6 ~ 21,6%
Potência principal do motor (KW)
90
110
160
Potência do motor do guincho (KW)
30
30
45
Tamanho geral (L × W × H) (mm)
1700 × 1200 × 2200
2100 × 1400 × 2200
2200 × 1400 × 2200
Peso líquido (kg)
3500
3700
4000

Velocidade de Produção (m / min)

Especificação Rapidez Elongação
Fio não recozido Fio recozido
0,15 mm 1600 1300 20 ~ 28%
0.3mm 1200 1200 22 ~ 30%
0.4mm 700 700 25 ~ 30%



Requisitos de trabalho
1. Certifique-se de que a oficina tenha espaço suficiente, com altura mínima de 4-5 metros.
2. Aprovisionamento de matéria-prima conveniente nas proximidades.
3. Pessoal qualificado é mantido para a instalação, operação e manutenção desta máquina de avaria de alta velocidade.
4. Concentrado de fluido de drenagem circulante e sistema de tubulação bem selado.
5. Esta máquina de estiramento de alta precisão de alta velocidade requer um abastecimento de água, energia e ar comprimido estável e suficiente.
6. Nossa máquina de desenho de arame fino múltiplo funciona em conjunto com um guindaste de 15 toneladas (pelo menos), um gerador de vapor, um compressor de ar, uma rosca de fio, matrizes de arame, lubrificante de desenho de arame, óleo de engrenagem e permutador de calor.

Nota
1. Consulte os seus próprios requisitos sobre a capacidade de produção ao escolher a máquina.
2. Esta máquina de desenho multi-fios não é adequada para o trefilado de aço carbono ou barras de aço inoxidável.
3. Realize a manutenção diária de acordo com os requisitos.

Caso

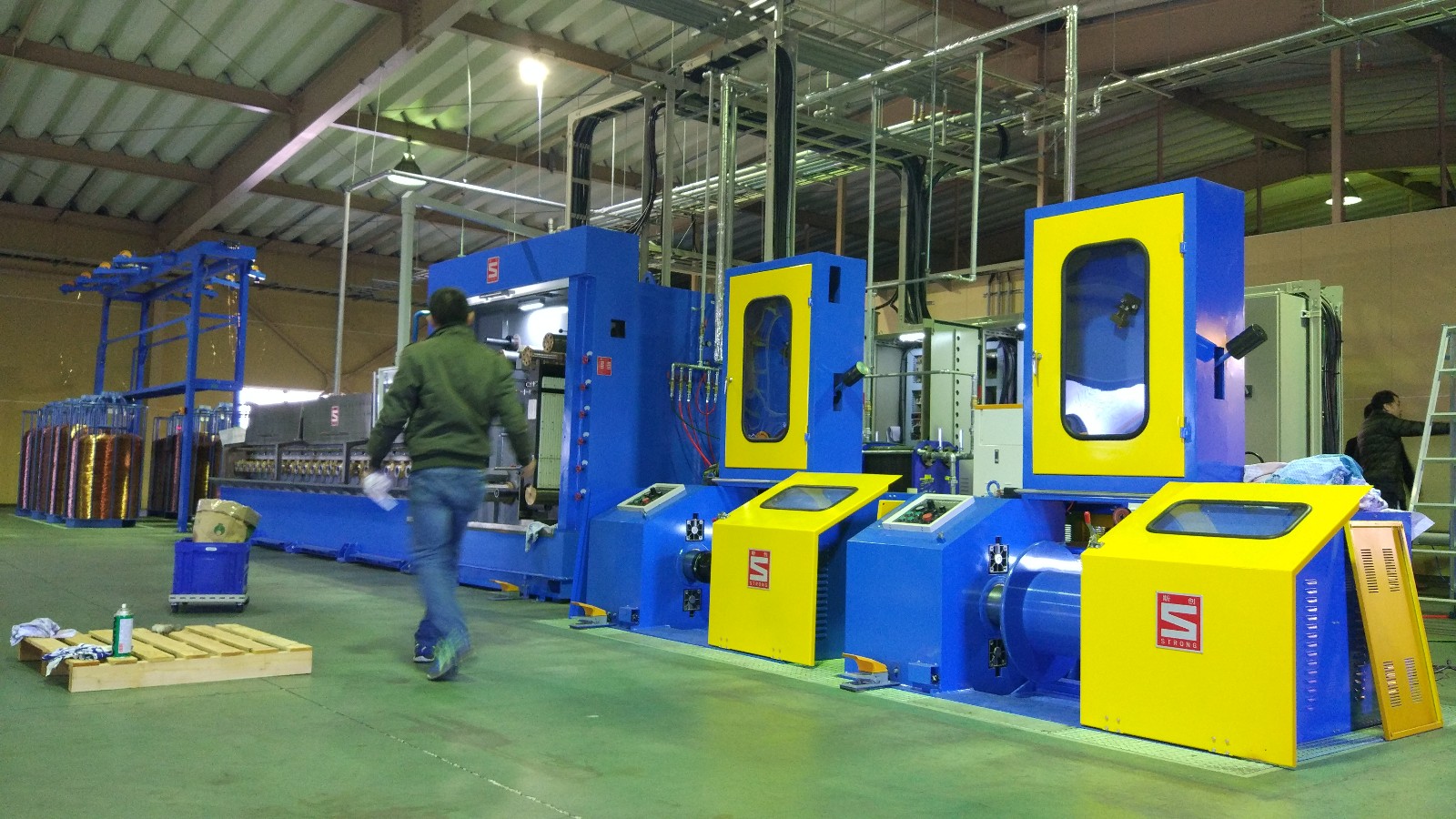

Em março de 2016, linha de produção de desenho de arame fino de cobre múltiplo instalada no ONO de Osaka, Japão.
