Kuvaus
Tämä suuri nopeus hienojakoinen piirustuskone sopii piirtää Φ1.2mm kuparijohtoja, tinattuja kuparijohtoja, hopeapinnoitettuja kuparijohtoja hienoihin johtimiin. Meidän kaksinkertainen hieno lanka piirustus kone koostuu lanka pay-off, lanka piirustus kone, sähköinen ohjausjärjestelmä ja inline annealer. Se sopii erinomaisesti muiden kuin rautametallien tai seosten valmistukseen.
ominaisuudet
1. Kompakti muotoilu nopeaa asennusta ja tilaa säästävä.
2. Jatkuva vastus DC-annealer (3-vyöhykkeen hehkutusjärjestelmä)
3. Piirustusmuotit ja piirtokartiot, jotka on ruiskutettu vetovoimalla sileiden viirojen viimeistelyyn.
4. Digitaalinen hehkutusjännitesäätö johdonmukaisen langan hehkutuslaadun saavuttamiseksi.
5. Tämä korkean nopeuden hieno lanka piirustuskone on tuonut maahan tuotu korkealaatuinen litteä vyö, jolla on vakaa suorituskyky ja melutaso.
6. Parannettu muotoilu kehittyneiden laitteiden perusteella.
7. Tämä kaksinkertainen hienojakoinen piirustuskone nauttii suurimman langanvetonopeuden 2400m / min.
8. Varaosien riittävyys ja riittävän tekninen tuki.
9. Saatavilla on 17 kuolemaa ja 21 muotia.
Tekniset tiedot
erä
|
tekniset tiedot
|
Malli
|
BT17-2
|
BT21-2
|
Max. sisääntuloaukko. (Mm)
|
Max 1.2
|
Max 1.2
|
Lähtöalue (mm)
|
0,25 - 0,5
|
0,1 - 0,4
|
Max. mekaaninen nopeus (m / min)
|
2000
|
2000
|
Mekaaninen venymä (%)
|
25 / 18.6
|
17,6 / 15
|
Piirroksen halkaisija (mm)
|
Max. 200
|
Max. 200
|
Kapteenin halkaisija (mm)
|
Φ200
|
Φ200
|
Max. kuoleman määrä
|
17
|
21
|
Moottorin pääteho (kW)
|
AC 22
|
AC 22
|
Hehkutusvoima (kW)
|
40
|
40
|
Max. DC-virta annealerille
|
600
|
600
|
DC-jännite annealerille
|
0 ~ 50V
|
Käyttölaitteen moottorin teho
|
AC 3kW tai AC 2 × 3kW (vain kaksinostolaite)
|
Kytke moottoriteho (kW)
|
0,07
|
Traverse-menetelmä
|
Palloventtiili eteen / taaksepäin
|
Jarrutyyppi
|
Sähkömagneettinen / pneumaattinen jarru
|
Koko (L × P × H) (mm)
|
3100 × 1300 × 2100
|
Nettopaino (kg)
|
3800
|
Tuotannon nopeus
koot
|
Nopeus (m / min)
|
Kiinnitys annealingin jälkeen
|
Kova lanka
|
Parannettu lanka
|
0.10mm
|
1500
|
1200
|
15 - 20%
|
0.15mm
|
2000
|
1400
|
15 - 20%
|
0,20
|
2000
|
1600
|
20 - 25%
|
0,32
|
1800
|
1500
|
20 - 25%
|
0,50 mm
|
1500
|
1300
|
20 - 30%
|
Työvaatimukset
1. Varmista, että korjaamolla on riittävästi tilaa, vähintään 4-5 metriä.
2. Kätevä raaka-ainehuolto lähellä.
3. Tämän ammattitaitoisen henkilökunnan pätevyys säilytetään tämän suurnopeusjyrsintäkoneiston asennuksessa, käytössä ja huollossa.
4. Tiivistetty nesteen kierrätysaltaase ja hyvin suljettu putkisto.
5. Tämä suuri nopeus hienojakoinen piirustuskone vaatii vakaata ja riittävää vettä, tehoa ja paineilmaa.
6. Tuplahiomakoneemme toimii yhdessä 5 tonnin (ainakin) nosturin, höyrygeneraattorin, ilmakompressorin, langansyöttölaitteiden, viirapiirustusten, lankapiirtovoiteluaineiden, vaihteistoöljyn ja lämmönsiirrin kanssa.
Huomautus
1. Ole hyvä ja tutustu omia vaatimuksiasi tuotantokapasiteetista koneen valinnassa.
2. Tämä kaksoisjohdinpiirustuslaite ei sovellu teräs- tai ruostumattomasta teräksestä valmistettujen vöiden vetämiseen.
3. Suorita päivittäinen huolto vaatimusten mukaisesti.
tapaus

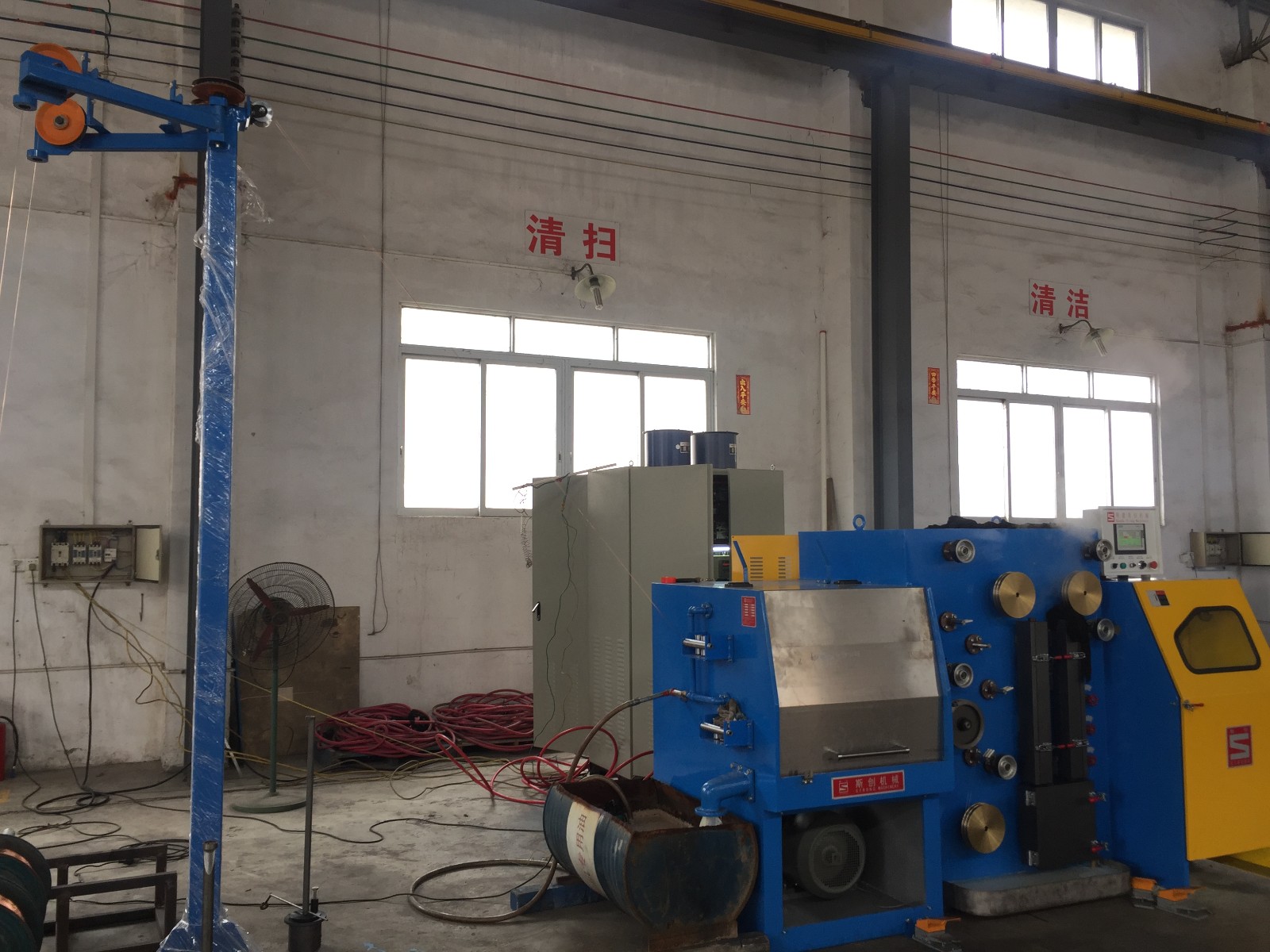

Kesäkuussa 2017 asennettiin ROBOT, Ho Chi Minh City, Vietnam, kupari kaksinkertainen hieno lanka piirustus koneeseen inline annealer.
