Kuvaus

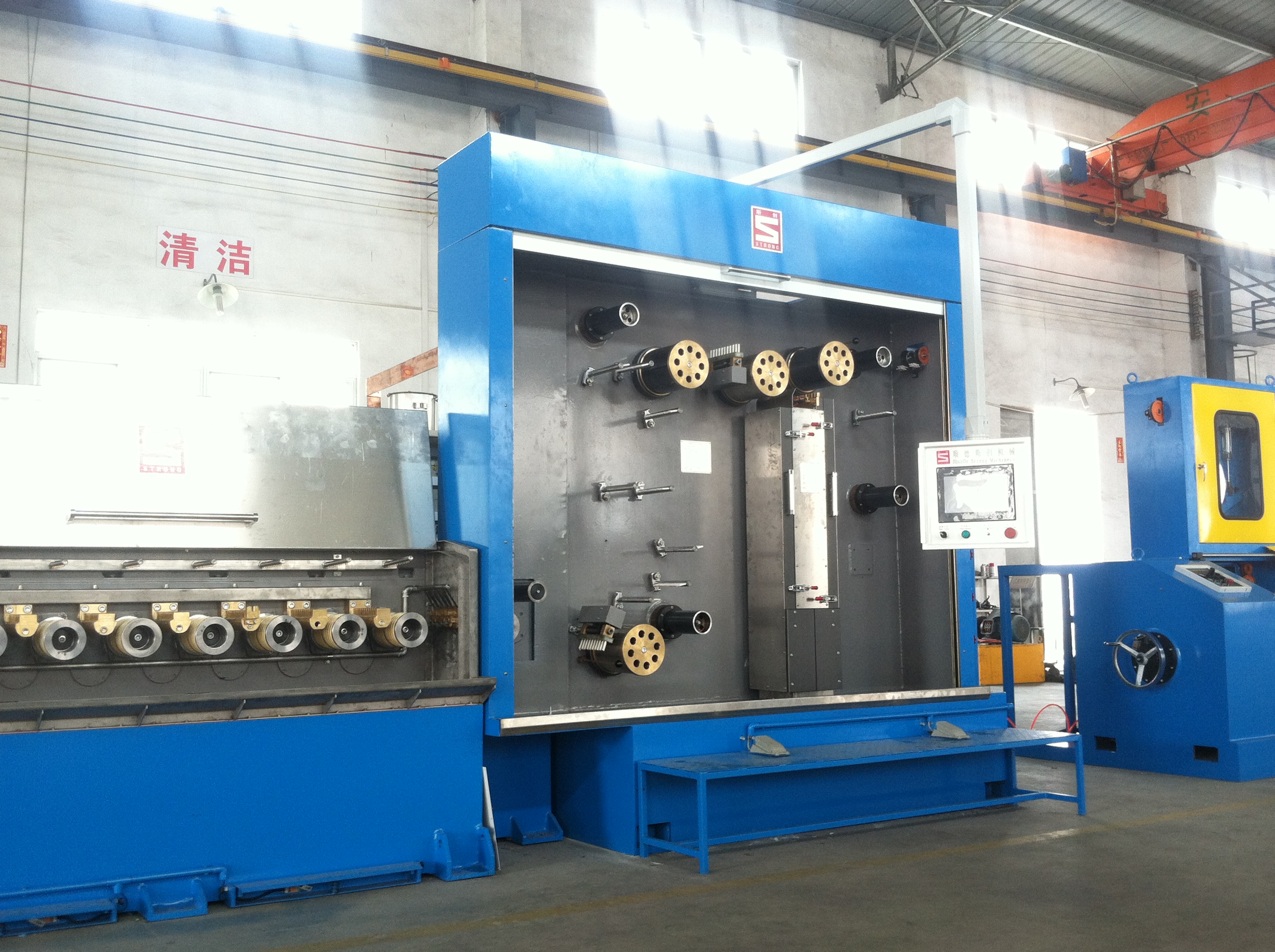

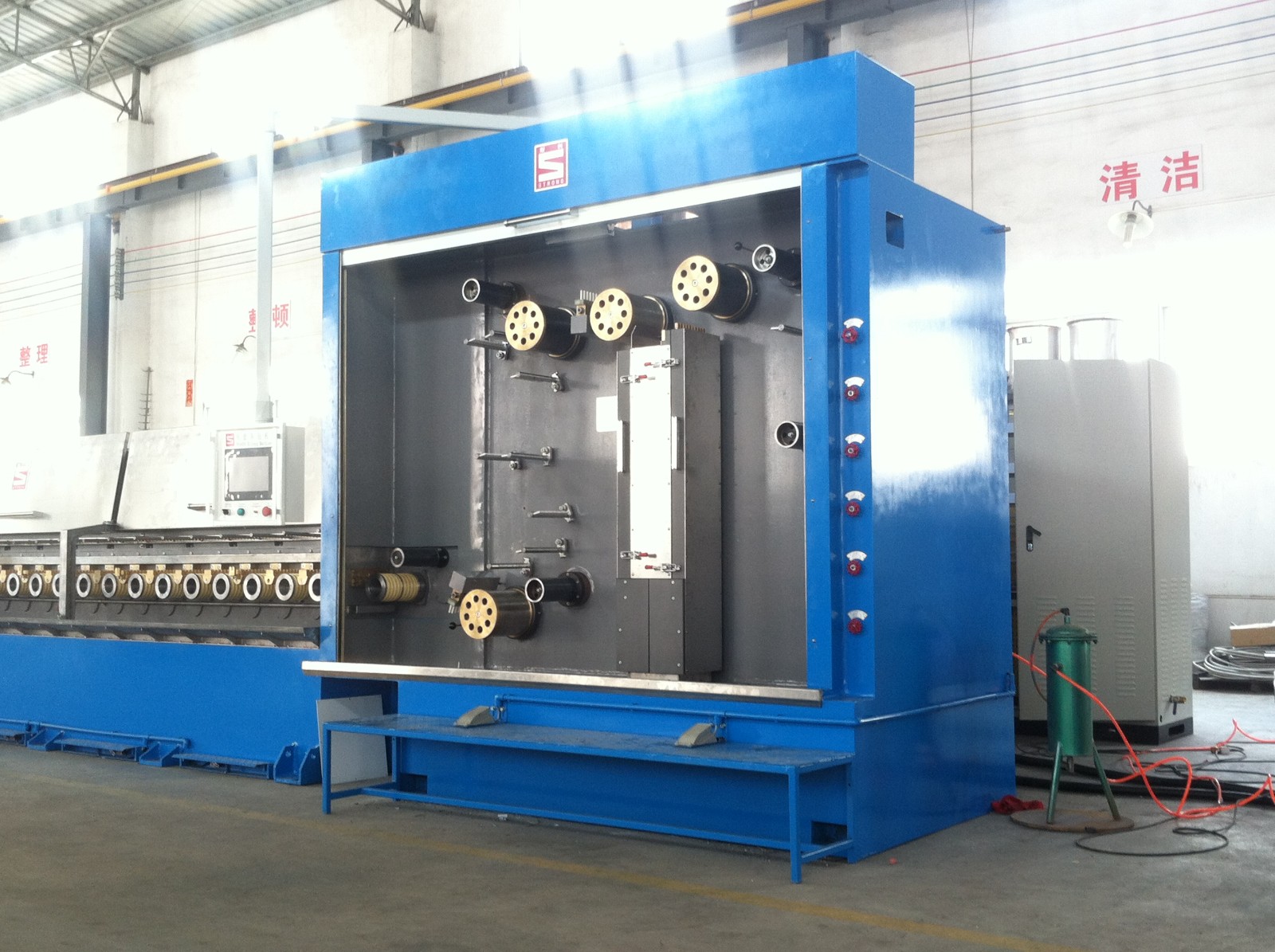

Tämä inline-jatkuva annealer for multiwire intermediate drawing machine sopii ihanteellisesti hehkuttamaan 0,4-1,05 mm kuparijohtoja, tinattuja kuparijohtoja ja hopeapinnoitettuja kuparijohtoja. Inline-vastuksen hehkutuskone koostuu inline-annealer-järjestelmästä, sähköohjausjärjestelmästä ja jäähdytysnesteen kierrätysjärjestelmästä.
ominaisuudet
1. DC-hehkutus ja digitaalinen jännitteen säätö varmistavat tasaisen venymän lankahehkutuksen jälkeen.
2. Segmentoitu hehkutus erillisellä suljetulla höyrynsuojajärjestelmällä ja luotettava kuivaus- ja jäähdytysjärjestelmä, jolla varmistetaan korkealaatuinen lanapinta.
3. Johtava korkea suorituskyky, tämä inline-jatkuva annealer soveltuu erityisen hyvin johtimien jatkuvaan hehkutuskykyyn.
4. Tuodaan tuodaan laadukas litteä vyö, tämä inline-vastus hehkutus kone on vakaata suorituskykyä ja melua.
5. Kompakti muotoilu nopeaan asennukseen ja tilaa säästävään ja parannettuun suunnitteluun kehittyneiden laitteiden pohjalta.
6. Tämä jatkuva annealer-nauhan suurin langanvetonopeus on 1600m / min.
7. Varaosien riittävyys ja riittävän tekninen tuki.
8. Aniseutussäiliön korroosionesto vähentää ylläpito- ja korvauskustannuksia.
9. Saatavilla on 8 johdon, 10 johdon, 14 johdon ja 16 johdon mallit.
Tekniset tiedot
erä
|
tekniset tiedot
|
DTH2000-8
|
DTH2500-14
|
DTH3000-16
|
Langan halkaisija
|
0,6 - 2,78 mm × 8
|
0,6 - 2,78 mm × 8
|
0,6 ~ 1,6 mm × 2 johtimia
|
Lanka
|
8
|
14
|
16
|
Max. mekaaninen nopeus
|
1800m / min
|
1800m / min
|
1800m / min
|
Halkaisijan ulkohalkaisija
|
14mm
|
14mm
|
14mm
|
Max. hehkutusvirta
|
DC 2000A
|
DC 2500A
|
DC 3000A
|
Max. hehkutusjännite
|
DC 60V
|
|
DC 60V
|
Hehkutusvoima
|
200KVA
|
230kVA
|
280kVA
|
Höyrygeneraattorin teho
|
18kW
|
18kW
|
18kW
|
höyry
|
17kg / h
|
17kg / h
|
17kg / h
|
Koko (L × P × H)
|
2170 × 1100 × 2380 mm
|
2170 × 1200 × 2380 mm
|
2170 × 1200 × 2380 mm
|
Nettopaino
|
3000kg
|
3300kg
|
3500kg
|
Nopeus
Kutistetun langan koko
|
Nopeus (m / min)
|
Kiinnitys annealingin jälkeen
|
0.5mm
|
1200
|
25 - 33%
|
0.7mm
|
780
|
25 - 33%
|
0.8mm
|
680
|
25 - 33%
|
1,05 mM
|
550
|
25 - 33%
|
Työvaatimukset
1. Varmista, että korjaamolla on riittävästi tilaa, vähintään 4-5 metriä.
2. Kätevä raaka-ainehuolto lähellä.
3. Tämän ammattitaitoisen henkilökunnan pätevyys säilytetään tämän suurnopeusjyrsintäkoneiston asennuksessa, käytössä ja huollossa.
4. Hyvin tiivistetty hehkutusneste kiertävä putki.
5. Tämä jatkuva annealer vaatii vakaata ja riittävää vettä, tehoa ja paineilmaa.
6. Inline-vastushehkutustyökalu toimii yhdessä 10 tonnin (ainakin) nosturin, höyrygeneraattorin, ilmakompressorin, langansyöttölaitteiden, viirapiirustusten, lankapiirtovoiteluaineiden, vaihteistoöljyn ja lämmönvaihtimen kanssa.
Huomautus
1. Ole hyvä ja tutustu omia vaatimuksiasi tuotantokapasiteetista koneen valinnassa.
2. Tämä jatkuva annealer ei sovellu alumiiniseosten ja alumiiniseoskotelojen, kuten myös hiiliteräksen ja ruostumattomien terästangojen, kiinnittämiseen.
3. Tee päivittäinen tarkastus ja huolto vaatimusten mukaisesti.
tapaus
Marraskuussa 2015 asennettiin MEGA Cable Company, Malesia, kupari-inline -jäähdytyshaude.
