Kuvaus
Tämä suuri nopeus hienojakoinen piirustus kone sopii piirtämään Φ1.8mm kuparijohtoja, tinattuja kuparijohtoja, hopeapinnoitettuja kuparijohtoja hienoihin johtimiin. Moninkertainen hienojakoinen piirustuskoneemme koostuu langoista maksetuista palkkioista, lankapiirustuksesta ja sähköisestä ohjausjärjestelmästä.
ominaisuudet
1. Kompakti rakenne ja parannettu muotoilu kehittyneiden laitteiden perusteella.
2. Tämä suuri nopeus hienojakoinen piirustus kone on suurin langan vetonopeus 1800m / min.
3. Käyttäjäystävällinen käyttöliittymäsuunnitelma, jossa on voiteluöljyn lämpötilan digitaalinen näyttö ja vianmäärityspisteen graafinen näyttö.
4. Tarpeellinen varaosamäärä ja vastaava tekninen tuki.
5. Nopea muotinmuutos, mikä säästää aikaa koneen pysäyttämiseen ja muotojen vaihtamiseen.
6. Monijohdelaajennuskone on suunniteltu lankapiirustusjärjestelmällä, joka on edullinen ja korkea tuotantotehokkuus.
7. Tarkka vaihteisto mahdollistaa vakaan suorituskyvyn ja matalan melun.
8. Huolellisesti suunniteltu lankapiirustus ja optimoitu jäähdytysnesteen syöttö mahdollistavat sileät päällysteet.
9. Vähentää tehonkulutusta, voiteluöljyä ja langan vetovoiman voitelua.
10. 8/14/16-johdot ovat saatavilla.
tekniset tiedot
erä
|
tekniset tiedot
|
Malli
|
DXL21-8
|
DXL21-14
|
DXL21-16
|
Max. mekaaninen nopeus (m / min)
|
1800
|
1800
|
1800
|
Max. johtojen määrä piirustukseen
|
8
|
14
|
16
|
Max. kuoren määrä lankaa kohden
|
21
|
21
|
21
|
Max. sisääntuloaukko. (Mm)
|
1.8
|
1.8
|
1.8
|
Valmis langan halkaisija (mm)
|
0,15 - 0,4
|
0,15 - 0,4
|
0,15 - 0,4
|
Piirustus kapteenin dia. (Mm)
|
100
|
100
|
100
|
Haul-off capstan dia. (Mm)
|
100
|
100
|
100
|
Muotin halkaisija (mm)
|
Φ25 × 12
|
Φ25 × 12
|
Φ25 × 12
|
Mekaaninen venymä
|
6 ~ 21,6%
|
6 ~ 21,6%
|
6 ~ 21,6%
|
Päämoottorin teho (KW)
|
90
|
110
|
160
|
Capstan moottoriteho (KW)
|
30
|
30
|
45
|
Koko (L × P × H) (mm)
|
1700 × 1200 × 2200
|
2100 × 1400 × 2200
|
2200 × 1400 × 2200
|
Nettopaino (kg)
|
3500
|
3700
|
4000
|
Tuotannon nopeus (m / min)
|
määrittely
|
Nopeus
|
Die-venymä
|
|
Ei-hehkutettu lanka
|
Parannettu lanka
|
|
0.15mm
|
1600
|
1300
|
20 - 28%
|
|
0.3mm
|
1200
|
1200
|
22 - 30%
|
|
0.4mm
|
700
|
700
|
25 ~ 30%
|
Työvaatimukset
1. Varmista, että korjaamolla on riittävästi tilaa, vähintään 4-5 metriä.
2. Kätevä raaka-ainehuolto lähellä.
3. Tämän ammattitaitoisen henkilökunnan pätevyys säilytetään tämän suurnopeusjyrsintäkoneiston asennuksessa, käytössä ja huollossa.
4. Tiivistetty nesteen kierrätysaltaase ja hyvin suljettu putkisto.
5. Tämä suuri nopeus hienojakoinen piirustuskone vaatii vakaata ja riittävää vettä, tehoa ja paineilmaa.
6. Monimutkaisen langanvetokoneemme toimii yhdessä 15 tonnin (ainakin) nosturin, höyrygeneraattorin, ilmakompressorin, langansyöttölaitteiden, viirapiirustusten, lankapiirtovoiteluaineiden, vaihteistoöljyn ja lämmönvaihtimen kanssa.
Huomautus
1. Ole hyvä ja tutustu omia vaatimuksiasi tuotantokapasiteetista koneen valinnassa.
2. Tämä monisuuntainen piirustuslaite ei sovellu hiiliteräksen tai ruostumattomien teräsvaijereiden vetämiseen.
3. Suorita päivittäinen huolto vaatimusten mukaisesti.
tapaus

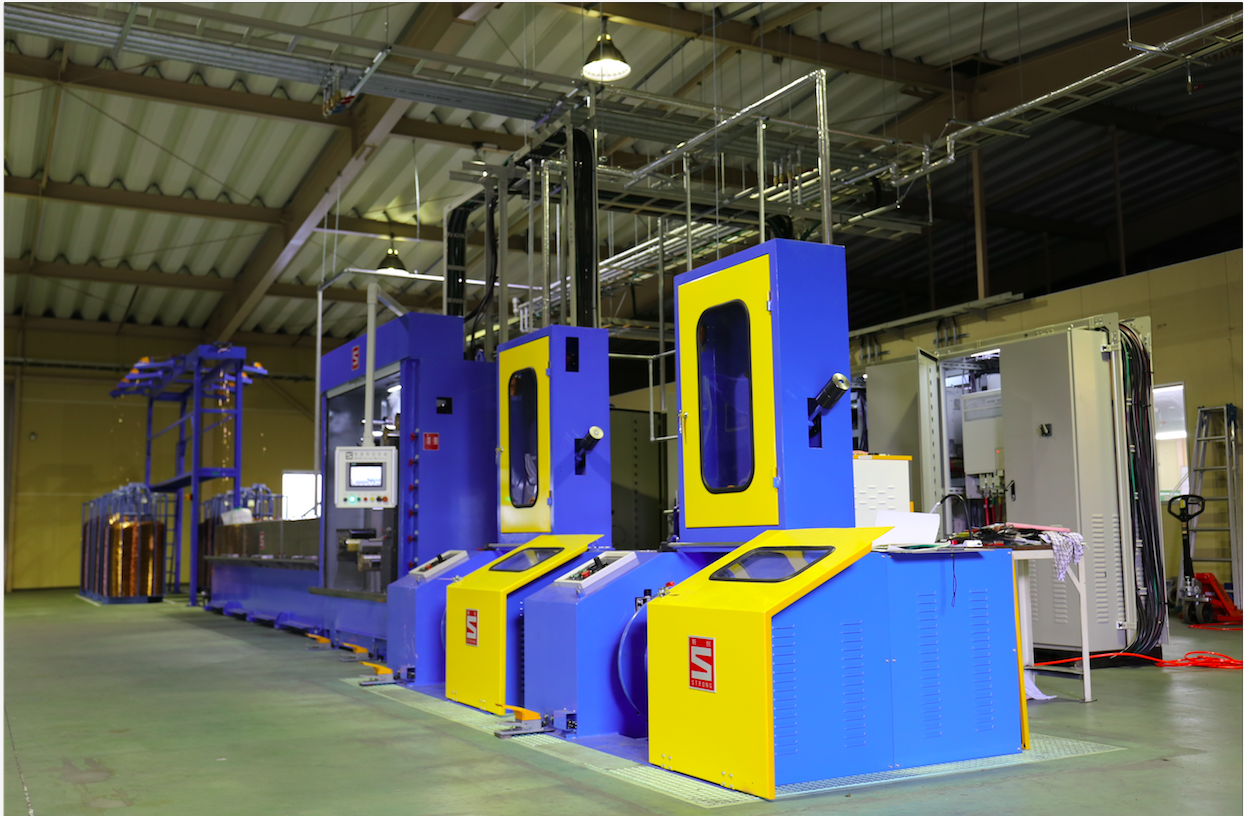

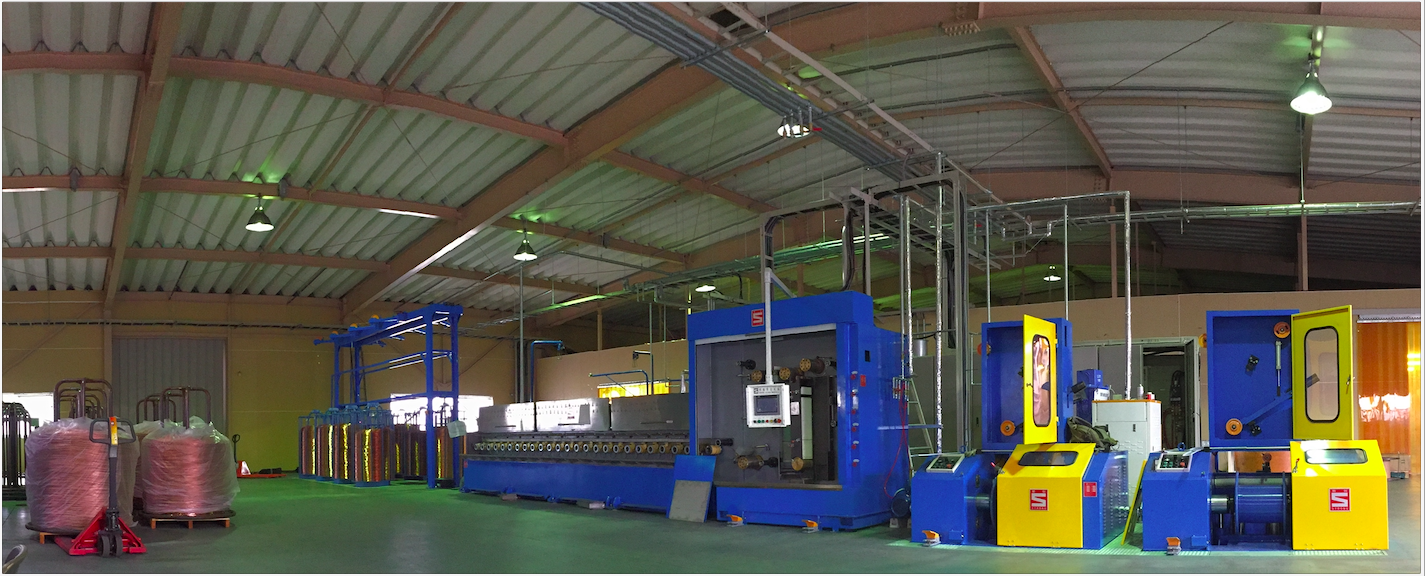

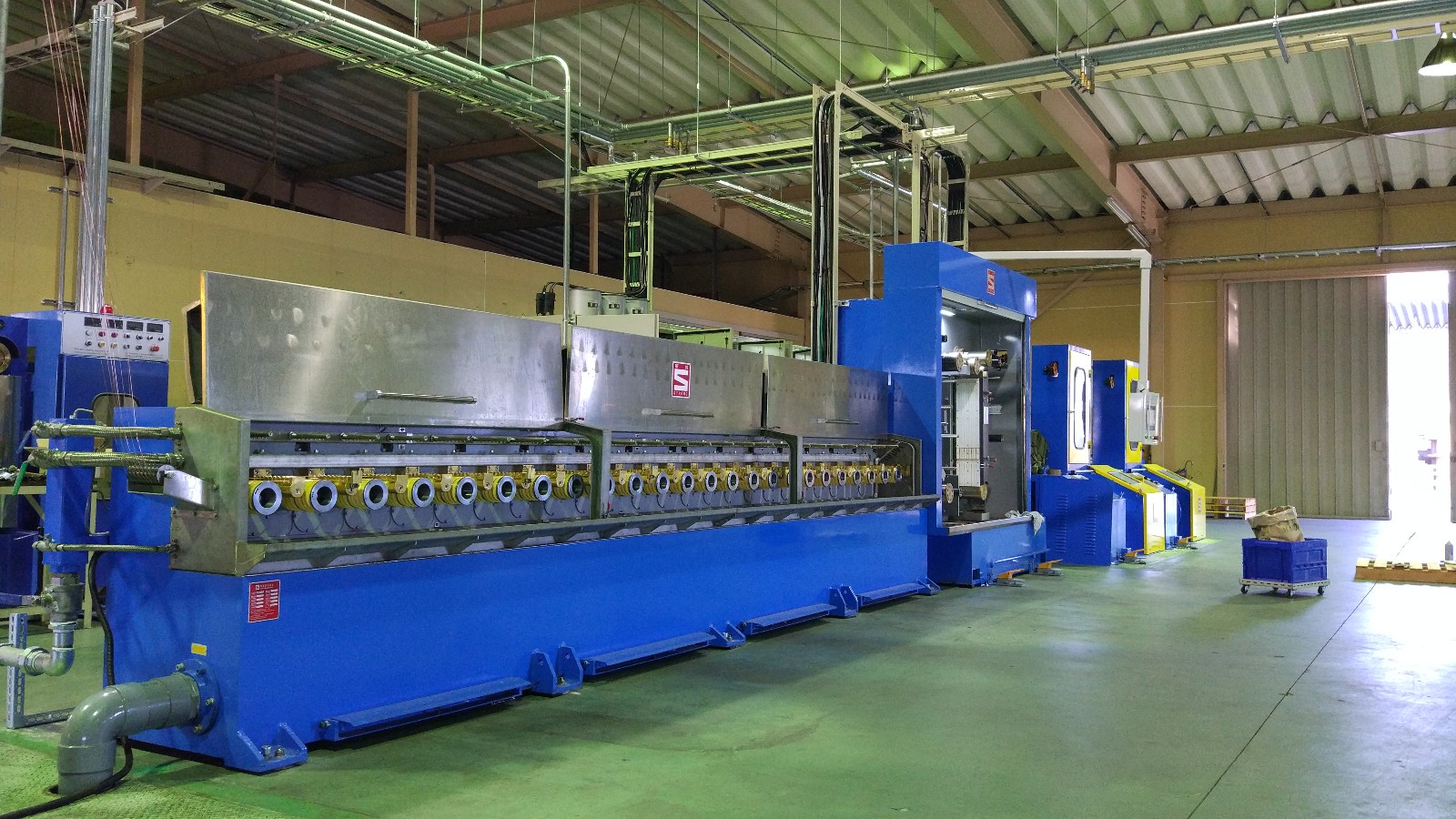

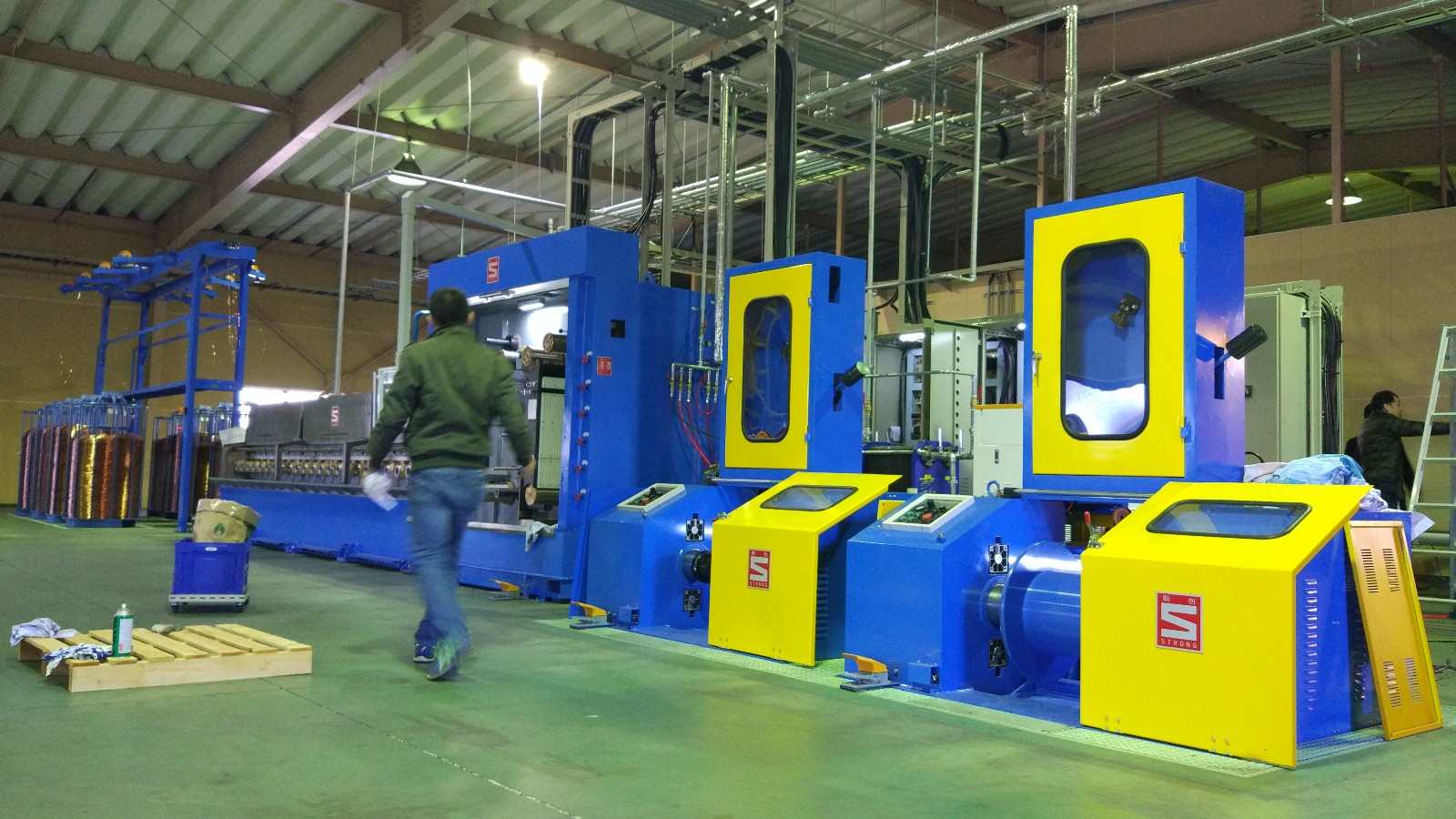

Maaliskuussa 2016 Japanin Osakassa sijaitsevan ONO: n kuparinen moninkertainen lankapiirustuslinja.
