Kuvaus

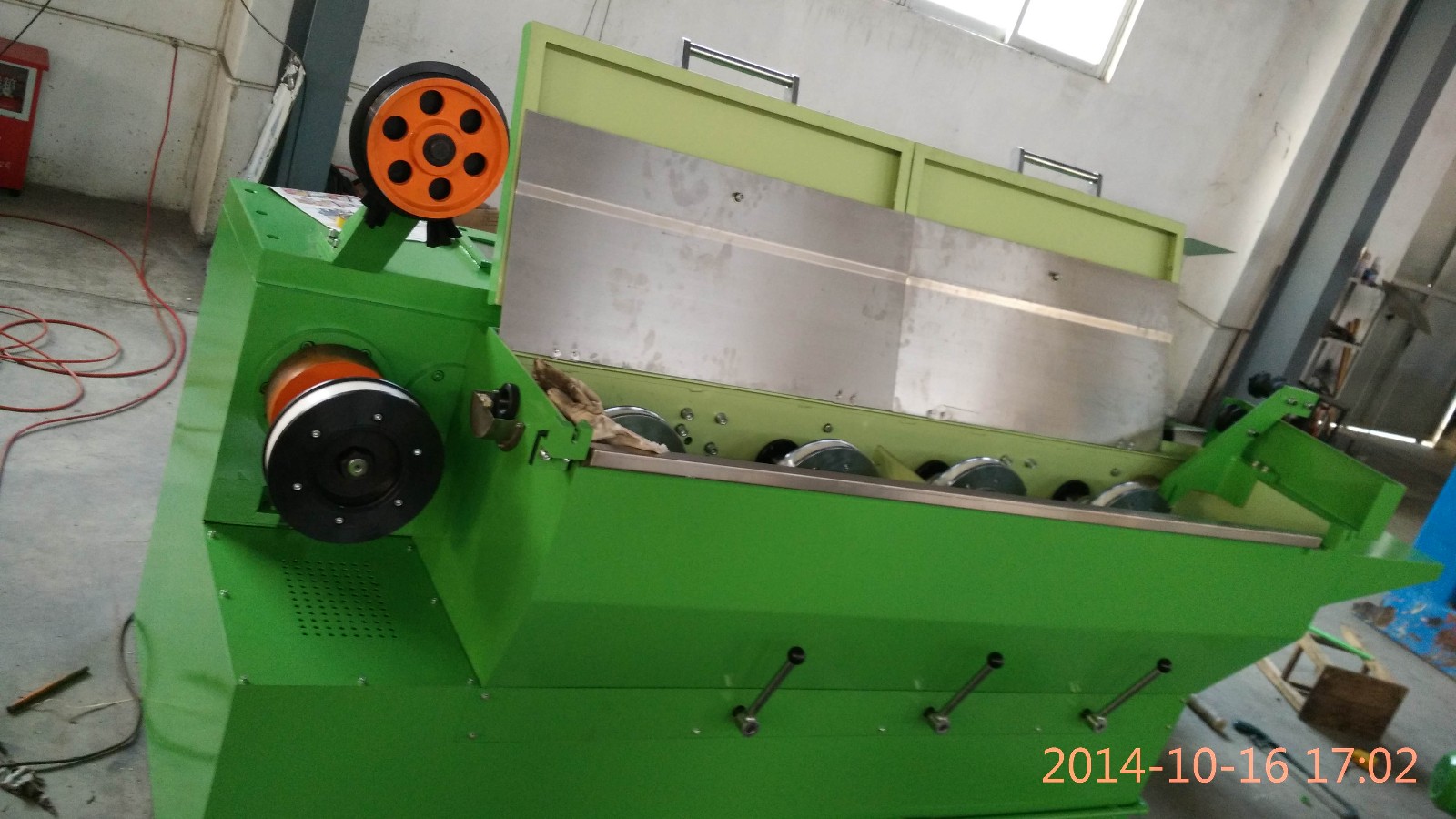

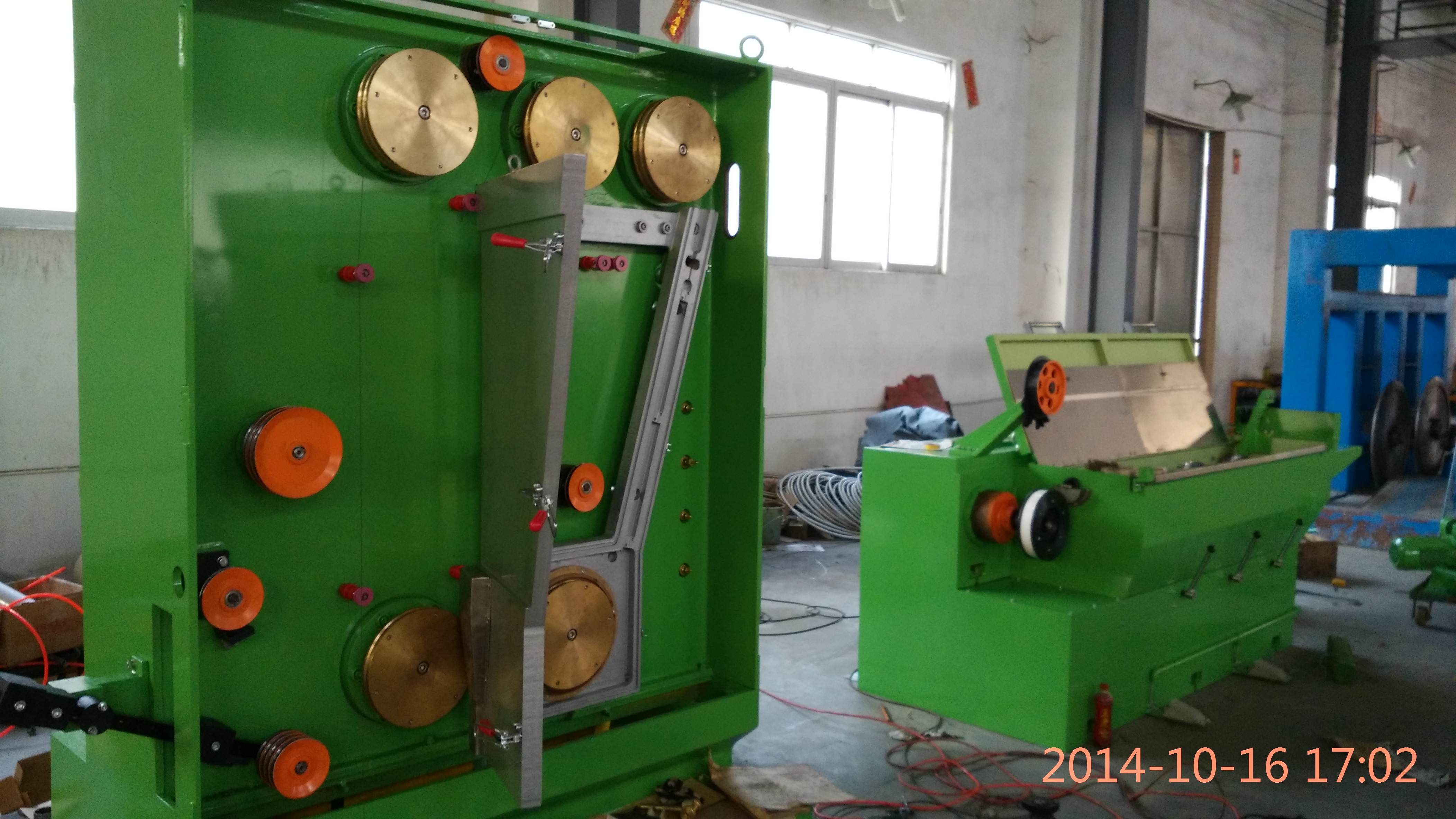

Tämä tandemijohdinpiirtokone sopii piirtämiseen Φ2.0-2.6mm kuparista. Meidän välijohdon piirustuskoneemme koostuu lanka-palkkioista, lankapiirtokoneesta ja sähköisestä ohjausjärjestelmästä.
ominaisuudet
1. Piirtokartioiden täydellinen upotusmuoto mahdollistaa langan parhaat mahdolliset jäähdytys- ja voiteluvaikutukset.
2. Erittäin tehokas ja energiansäästöominaisuus vähentää langankytkennän virrankulutusta.
3. Tarkka vaihteisto, joka takaa erittäin tasaisen käytön ja jopa kuormittaa voimansiirtoa.
4. Teräs hitsauskappale pidempään käyttöikään.
5. Vaihteistolla toimiva tandem-johtoinen piirustuskone on vakaata suorituskykyä, hiljaista ja vähäistä huoltoa.
6. Nopeasti kuolevat muutokset vähentävät tehokkaasti vaadittua henkilökuntaa muotojen vaihtamiseksi.
6. Kompakti rakenne ja kehittynyt muotoilu kehittyneiden laitteiden perusteella.
7. Tämä välikaapelilla varustettu piirustuskone saavuttaa suurimman langanvetonopeuden 1800 m / min.
8. Varaosien riittävyys ja riittävän tekninen tuki.
9. Tandem-lanka-piirustuskoneemme sopii erityisesti piirustukseen 0,1-0,4mm kuparijohtoja, jotka täyttävät puhelinkaapeleiden nopeat tuotantovälineet.
Specifications
erä
|
tekniset tiedot
|
Johtojen määrä
|
1
|
Malli
|
ZL250-17
|
materiaali
|
Kupari
|
Max. sisääntuloaukko. (Mm)
|
2,0 - 2,6
|
Max. piirustus kuolee lankaa kohden
|
17
|
Lähtöalue (mm)
|
0,3 - 0,7
|
Max. mekaaninen nopeus (m / min)
|
Max. 1800
|
Muotin ulkohalkaisija (mm)
|
Φ25
|
Mekaaninen venymä (%)
|
25 / 18,6
|
Piirroksen halkaisija (mm)
|
Max. 250
|
Kapteenin halkaisija (mm)
|
Φ250
|
Vetorullan pääteho (kW)
|
AC 55
|
Koko (L × P × H) (mm)
|
2400 × 1070 × 1400
|
Nettopaino (kg)
|
3260
|
Tuotannon nopeus (m / min)
Ei-hehkutettu langan koko
|
Nopeus (m / min)
|
0.3mm
|
1300
|
0.4mm
|
1400
|
0.7mm
|
1300
|
1.0mm
|
1200
|
Työvaatimukset
1. Varmista, että korjaamolla on riittävästi tilaa, vähintään 4-5 metriä.
2. Kätevä raaka-ainehuolto lähellä.
3. Tämän välilevytyökoneen asennusta, käyttöä ja huoltoa varten pidetään pätevää henkilökuntaa.
4. Tiivistetty nesteen kierrätysaltaase ja hyvin suljettu putkisto.
5. Tämä tandemijohdinpiirtokone tarvitsee vakaata ja riittävää vettä, tehoa ja paineilmaa.
6. Välijyrsinkoneemme toimii yhdessä 10 tonnin (ainakin) nosturin, höyrygeneraattorin, ilmakompressorin, langansyöttölaitteiden, viirapiirustusten, lankapiirtovoiteluaineiden, vaihteistoöljyn ja lämmönsiirrin kanssa.
Huomautus
1. Ole hyvä ja tutustu omia vaatimuksiasi tuotantokapasiteetista koneen valinnassa.
2. Tämä tandem-johtoinen piirustuskone ei sovellu hiiliteräksen tai ruostumattomien teräsvahojen vetämiseen.
3. Suorita päivittäinen huolto vaatimusten mukaisesti.
tapaus

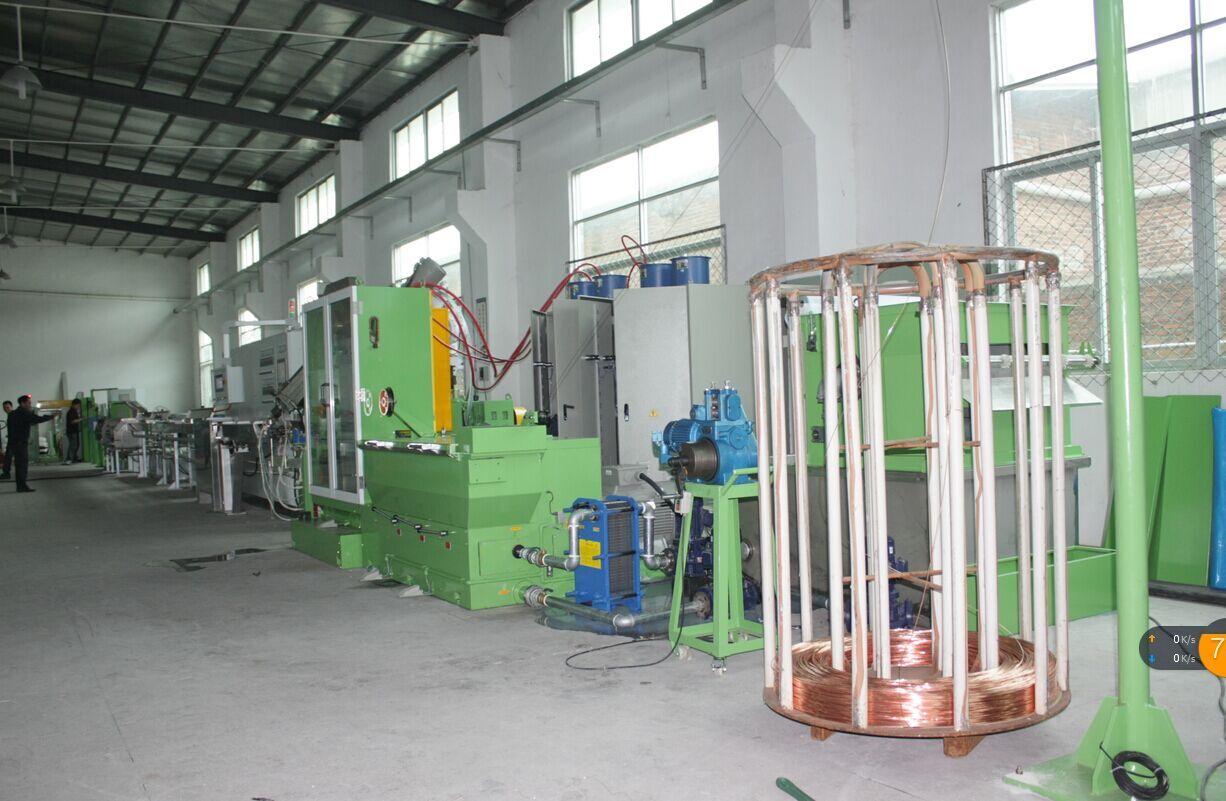

Elokuussa 2014 Tatung Cable Company, Thaimaa, asennettiin kupari-tandem-langan välipiirtokone.
