Kuvaus

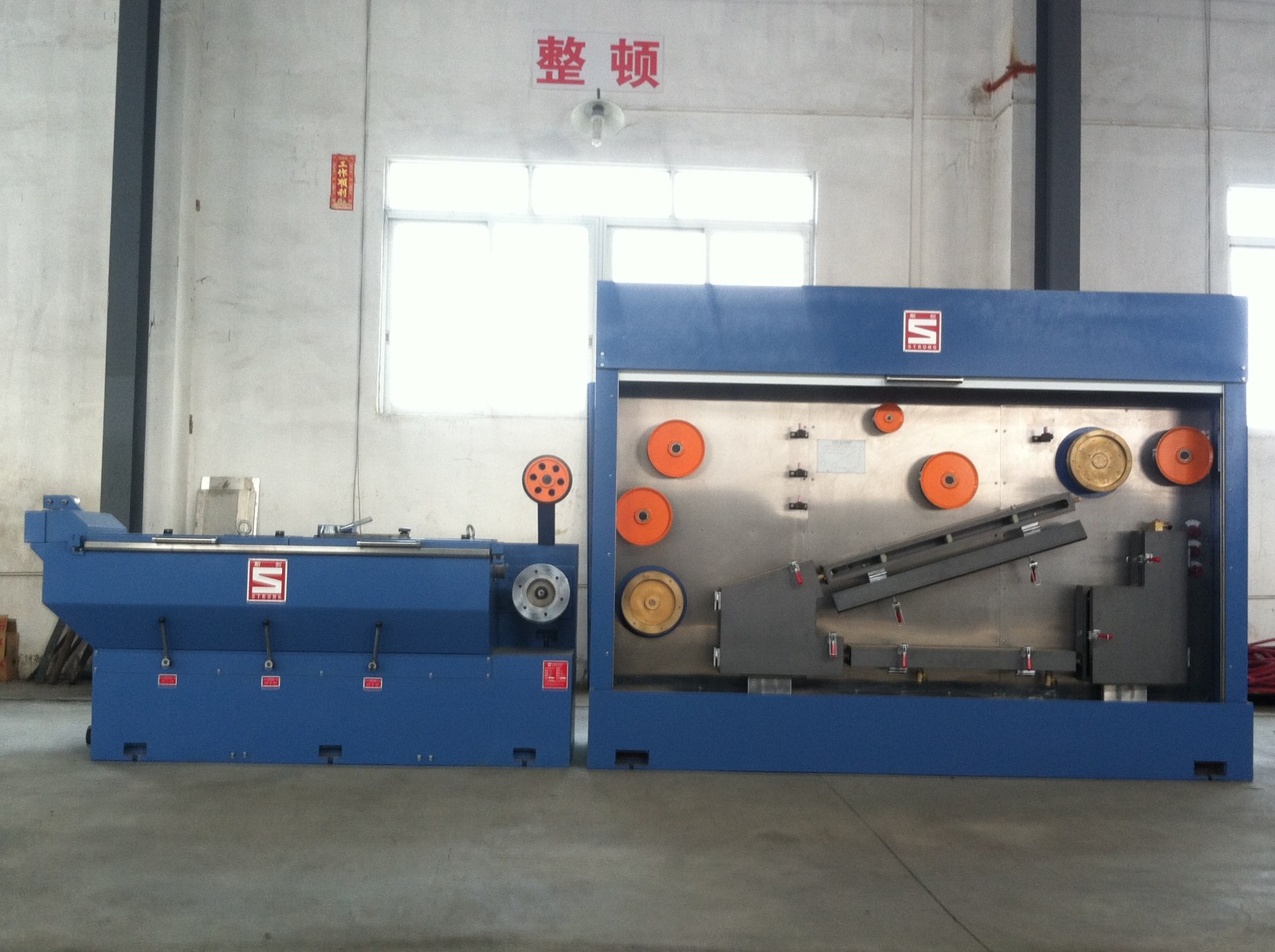

Tämä suurten nopeuksien välipiirustuslaite soveltuu piirroksiin Φ3,5mm kupari- ja kuparilejeerinkit ja Φ4,5 mm: n alumiini- ja alumiiniseosvetot johtimiin. Yksittäisen langan välipiirustuskoneemme koostuu langoista maksetuista palkkioista, lankapiirtokoneesta ja sähköisestä ohjausjärjestelmästä.
ominaisuudet
1. Piirtokartioiden täydellinen upotusmuoto mahdollistaa langan parhaat mahdolliset jäähdytys- ja voiteluvaikutukset.
2. Erittäin tehokas ja energiansäästöominaisuus vähentää langankytkennän virrankulutusta.
3. Tarkka vaihteisto, joka takaa erittäin tasaisen käytön ja jopa kuormittaa voimansiirtoa.
4. Teräs hitsauskappale pidempään käyttöikään.
5. Voimansiirto-ohjauksella varustettu nopea välikytkentälaite on vakaata suorituskykyä, alhainen melutaso ja vähäinen huolto.
6. Kompakti rakenne ja kehittynyt muotoilu kehittyneiden laitteiden perusteella.
7. Tämä yksijohdinpiirustus koneella on maksimaalinen vedonvetonopeus 2000 m / min.
8. Varaosien riittävyys ja riittävän tekninen tuki.
9. Mallit Φ250mm 17 kuolevat ja Φ280mm 9 muotit ovat käytettävissä.
tekniset tiedot
erä
|
tekniset tiedot
|
Johtimen määrä
|
1
|
|
Malli
|
ZL250-17
|
ZL280-9
|
ZL250B-17
|
materiaali
|
Kupari
|
Kupari
|
Kupari, alumiiniseos
|
Max. sisääntuloaukko. (Mm)
|
Max. 3.5
|
Max. 3.5
|
Max. 4.2
|
Max. piirustus kuolee lankaa kohden
|
17
|
9
|
17
|
Lähtöalue (mm)
|
0,32 - 2,0
|
0,4 - 2,0
|
0,4 - 2,0
|
Max. mekaaninen nopeus (m / min)
|
2000
|
2000
|
2000
|
Muotin ulkohalkaisija (mm)
|
Φ25 / 32
|
Φ25 / 32
|
Φ25 / 32
|
Mekaaninen venymä (%)
|
25 / 18.6
|
18.18 / 13.2
|
18.18 / 13.2
|
Max. piirustuksen kartion halkaisija (mm)
|
250
|
280
|
250
|
Kapteenin halkaisija (mm)
|
Φ250
|
Φ280
|
Φ250
|
Vetorullan pääteho (kW)
|
AC55
|
AC55
|
Alumiiniseos: AC45
Kupari: AC55
|
Koko (L × P × H) (mm)
|
2400 × 1070 × 1400
|
1800 × 1300 × 1400
|
2400 × 1070 × 1400
|
Nettopaino (kg)
|
3260
|
2000
|
3260
|
Tuotannon nopeus (m / min)
Ei-hehkutettu langan koko
|
Nopeus (m / min)
|
0.4mm
|
1800
|
1800
|
0.6mm
|
1600
|
1600
|
0.8mm
|
1300
|
1300
|
1.0mm
|
1200
|
1200
|
2.0mm
|
600
|
600
|
2,6mm
|
450
|
450
|
Työvaatimukset
1. Varmista, että korjaamolla on riittävästi tilaa, vähintään 4-5 metriä.
2. Kätevä raaka-ainehuolto lähellä.
3. Tämän korkean nopeuden välipiirtokoneen asennusta, käyttöä ja huoltoa varten pidetään pätevää henkilökuntaa.
4. Tiivistetty nesteen kierrätysaltaase ja hyvin suljettu putkisto.
5. Tämä yksijohdinpiirustuslaite vaatii vakaata ja riittävää vettä, tehoa ja paineilmaa.
6. Suurten nopeuksien välitavoitelukone toimii yhdessä 10 tonnin (ainakin) nosturin, höyrygeneraattorin, ilmakompressorin, langansyöttölaitteiden, viirapiirustusten, lankapiirtovoiteluaineiden, vaihteistoöljyn ja lämmönsiirrin kanssa.
Huomautus
1. Ole hyvä ja tutustu omia vaatimuksiasi tuotantokapasiteetista koneen valinnassa.
2. Tämä yksijohdinpiirustuskone ei sovellu hiiliteräksen tai ruostumattomien terästangojen lankapiirustukseen.
3. Suorita päivittäinen huolto vaatimusten mukaisesti.
tapaus
Elokuussa 2013 kaapelin kuparijohdinpiirustuslinja asennutti Kaz Cable Company, Kazakstan.
