Kuvaus

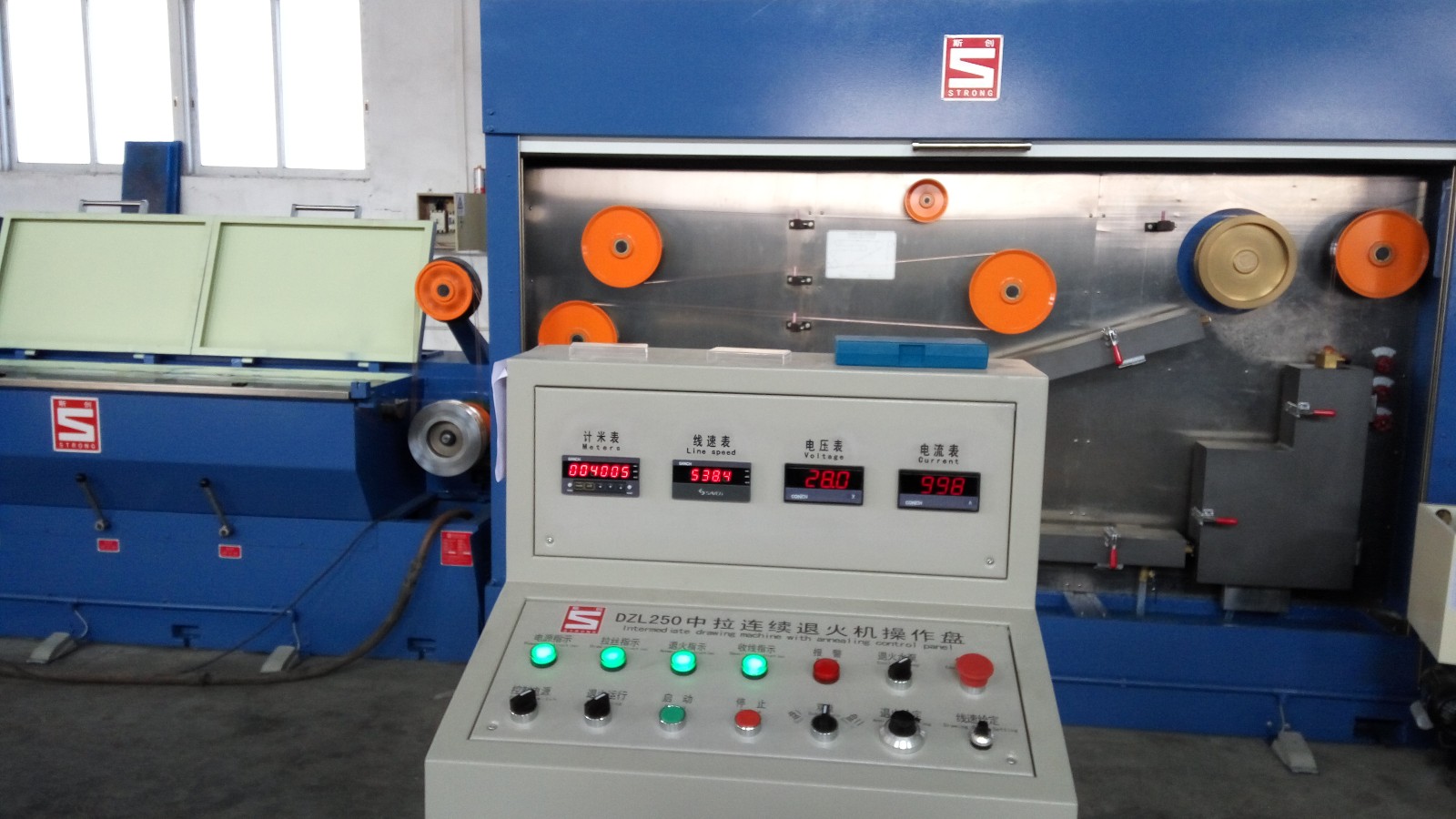

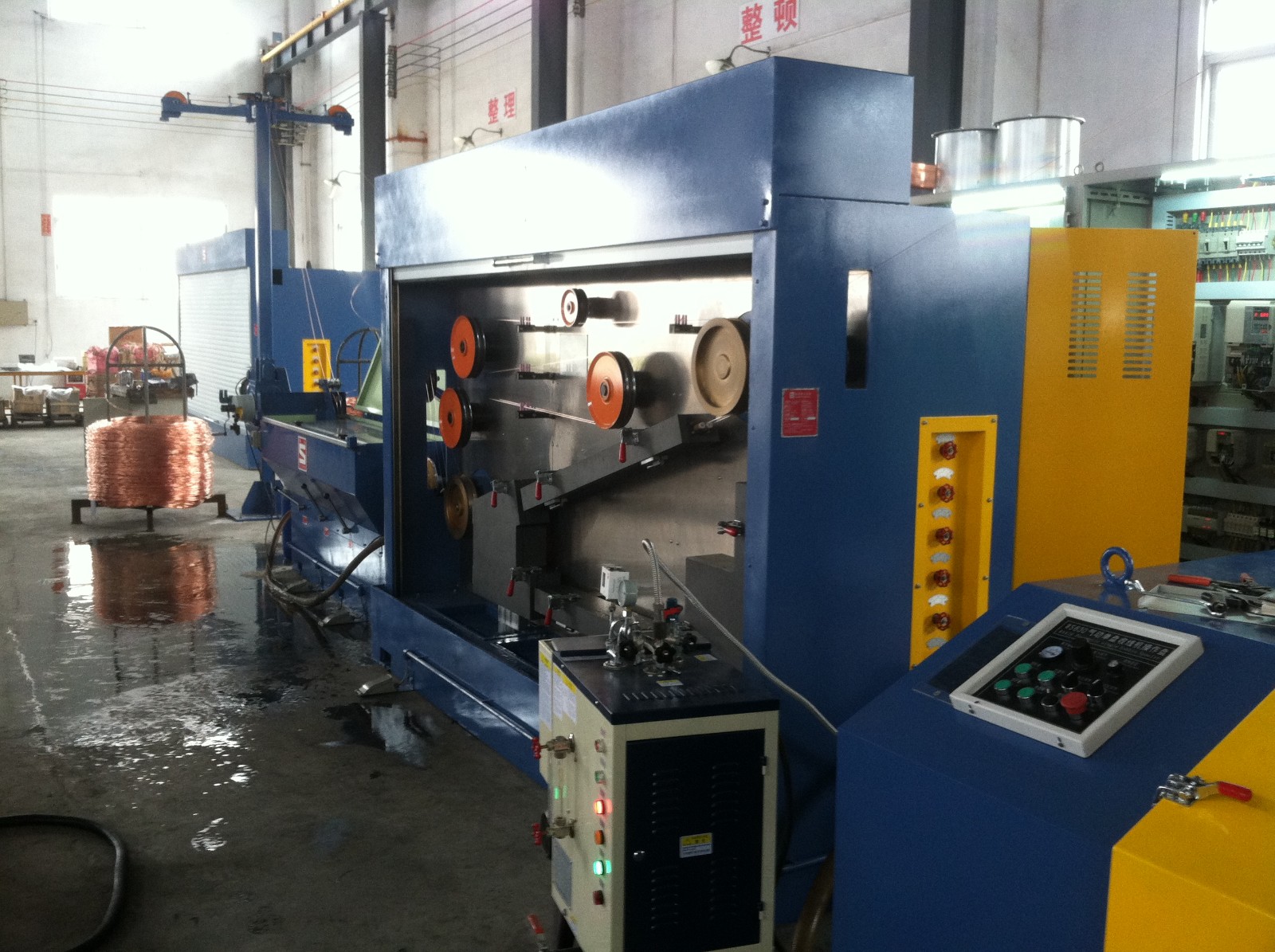

Tämä suurten nopeuksien välipiirustuslaite soveltuu piilottamiseen Φ3.0mm kupari- ja kuparilejeeringitankoihin ja Φ4.2mm alumiini- ja alumiiniseosvetot johdoksi. Meidän välijohdon piirustuskoneemme koostuu lanka-palkkioista, lankapiirtokoneesta ja sähköisestä ohjausjärjestelmästä.
ominaisuudet
1. Piirtokartioiden täydellinen upotusmuoto mahdollistaa langan parhaat mahdolliset jäähdytys- ja voiteluvaikutukset.
2. Erittäin tehokas ja energiansäästöominaisuus vähentää langankytkennän virrankulutusta.
3. Tarkka vaihteisto, joka takaa erittäin tasaisen käytön ja jopa kuormittaa voimansiirtoa.
4. Teräs hitsauskappale pidempään käyttöikään.
5. Voimansiirto-ohjauksella varustettu nopea välikytkentälaite on vakaata suorituskykyä, alhainen melutaso ja vähäinen huolto.
6. Kompakti rakenne ja kehittynyt muotoilu kehittyneiden laitteiden perusteella.
7. Tämä välikaapelin piirustuskone nauttii suurimman langan vetonopeuden 2000 m / min.
8. Varaosien riittävyys ja riittävän tekninen tuki.
9. Yksittäinen / kaksinkertainen johdin väli piirustus kone on käytettävissä.
Specifications
erä
|
määrittely
|
Malli
|
2 johdinta
|
Malli
|
DZL250B-17
|
materiaali
|
Kupari, alumiiniseos
|
Max. sisääntuloaukko. (Mm)
|
Kupari: 3,0 × 2 johtoa
Alumiiniseos: 4,2 × 2 johtoa
|
Max. piirustus kuolee lankaa kohden
|
17 × 2 johtoa
|
Lähtöalue (mm)
|
0,4 - 2,0 x 2 johdinta
|
Max. mekaaninen nopeus (m / min)
|
Max 2000
|
Muotin ulkohalkaisija (mm)
|
Φ25 / 32
|
Mekaaninen venymä (%)
|
18.18 / 13.2
|
Piirroksen halkaisija (mm)
|
Max. 250
|
Kapteenin halkaisija (mm)
|
Φ250 × 2
|
Moottorin pääteho (kW)
|
AC75
|
Koko (L × P × H) (mm)
|
2400 × 1160 × 1400
|
Nettopaino (kg)
|
3560
|
Tuotannon nopeus (m / min)
Ei-hehkutettu langan koko
|
Nopeus (m / min)
|
DZL250B-17
|
0.4mm
|
0,4 × 2-1800
|
0.6mm
|
0,6 × 2-1600
|
0.8mm
|
0,8 × 2-1200
|
1.0mm
|
1,0 × 2-1000
|
2.0mm
|
2,0 × 2-500
|
Työvaatimukset
1. Varmista, että korjaamolla on riittävästi tilaa, vähintään 4-5 metriä.
2. Kätevä raaka-ainehuolto lähellä.
3. Tämän ammattitaitoisen henkilökunnan pätevyys säilytetään tämän suurnopeusjyrsintäkoneiston asennuksessa, käytössä ja huollossa.
4. Tiivistetty nesteen kierrätysaltaase ja hyvin suljettu putkisto.
5. Tämä välikaapelinvetokone vaatii vakaata ja riittävää vettä, tehoa ja paineilmaa.
6. Suurten nopeuksien välitavoitelukone toimii yhdessä 10 tonnin (ainakin) nosturin, höyrygeneraattorin, ilmakompressorin, langansyöttölaitteiden, viirapiirustusten, lankapiirtovoiteluaineiden, vaihteistoöljyn ja lämmönsiirrin kanssa.
Huomautus
1. Ole hyvä ja tutustu omia vaatimuksiasi tuotantokapasiteetista koneen valinnassa.
2. Tämä suurnopeusmatkustava piirustuslaite ei sovellu hiiliteräksen tai ruostumattomasta teräksestä valmistettujen sauvojen vetämiseen.
3. Suorita päivittäinen huolto vaatimusten mukaisesti.
tapaus

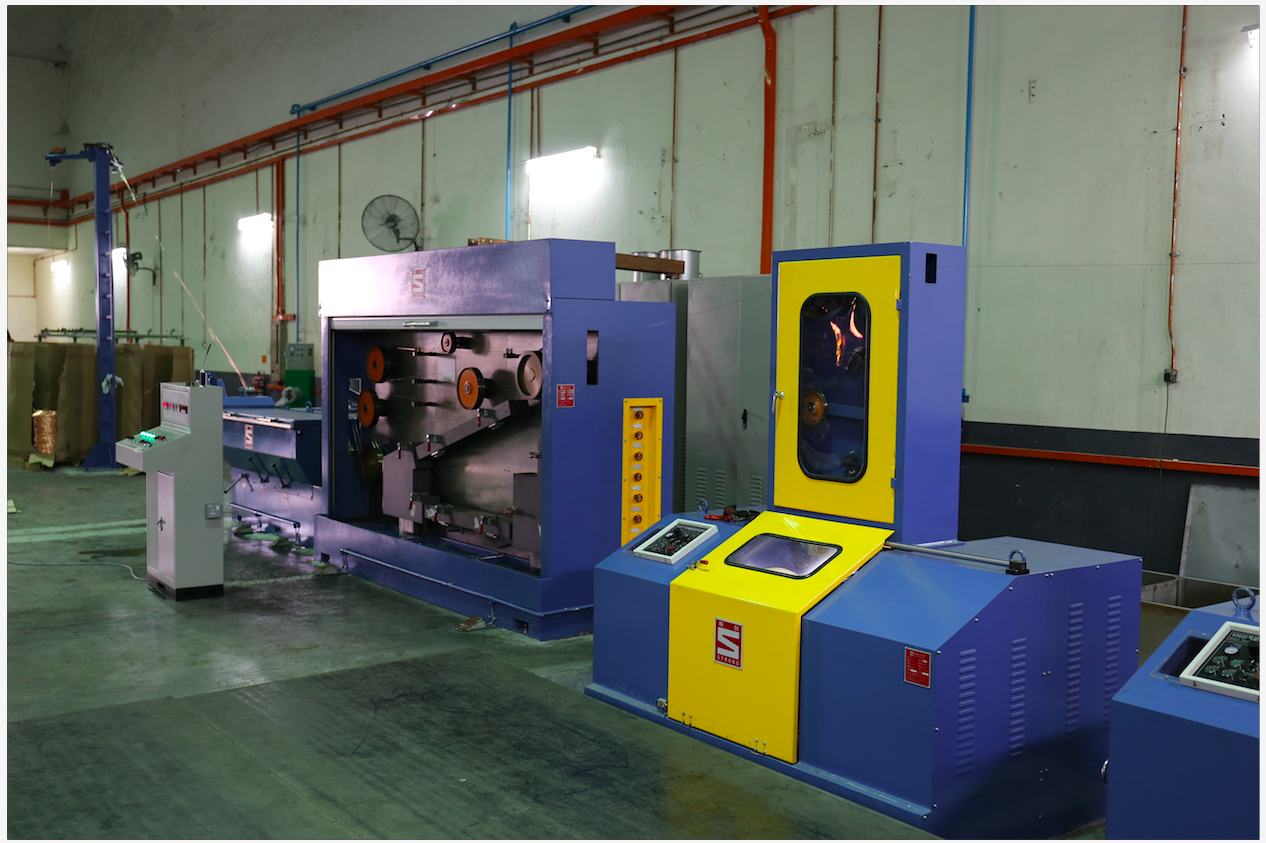

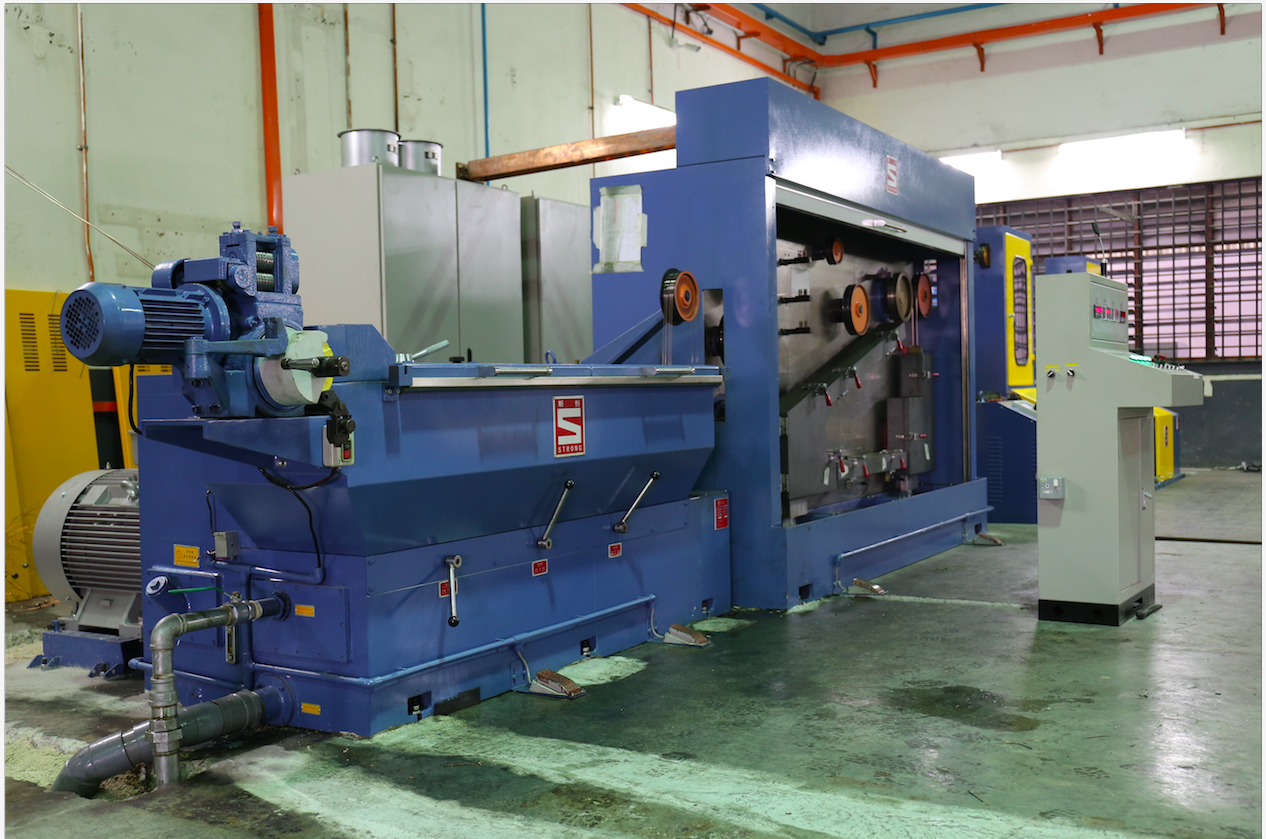

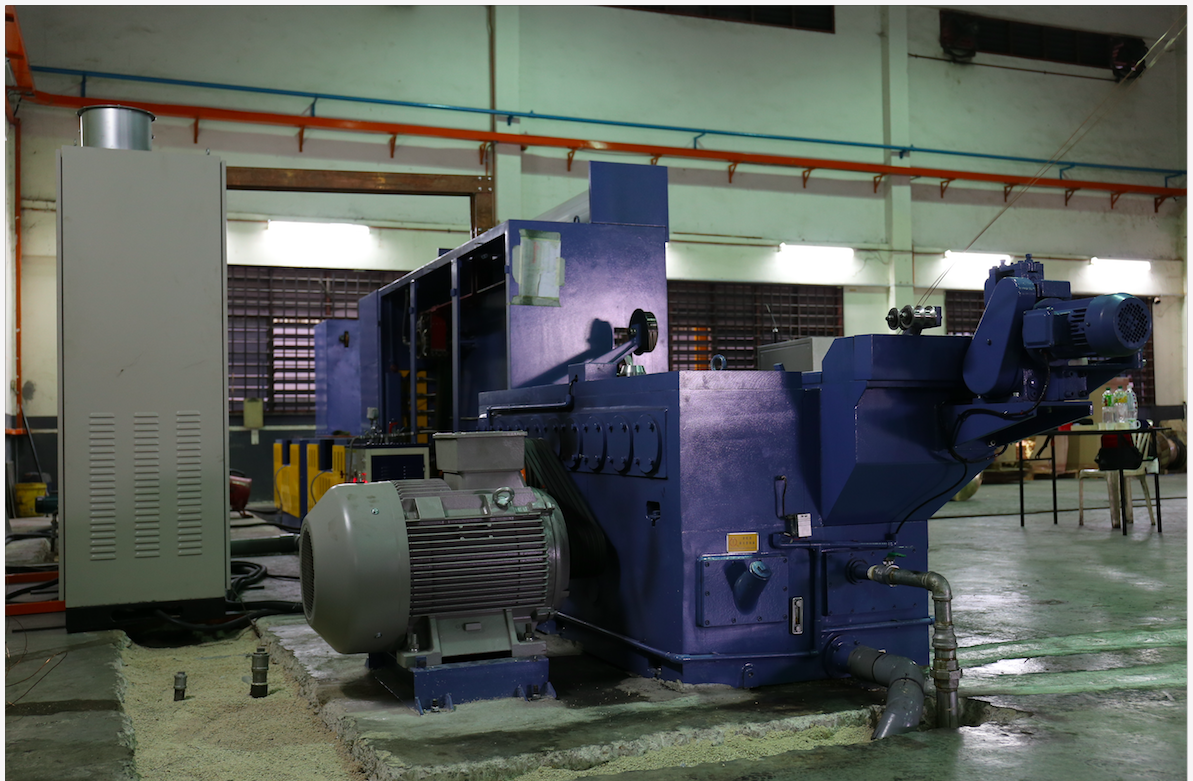

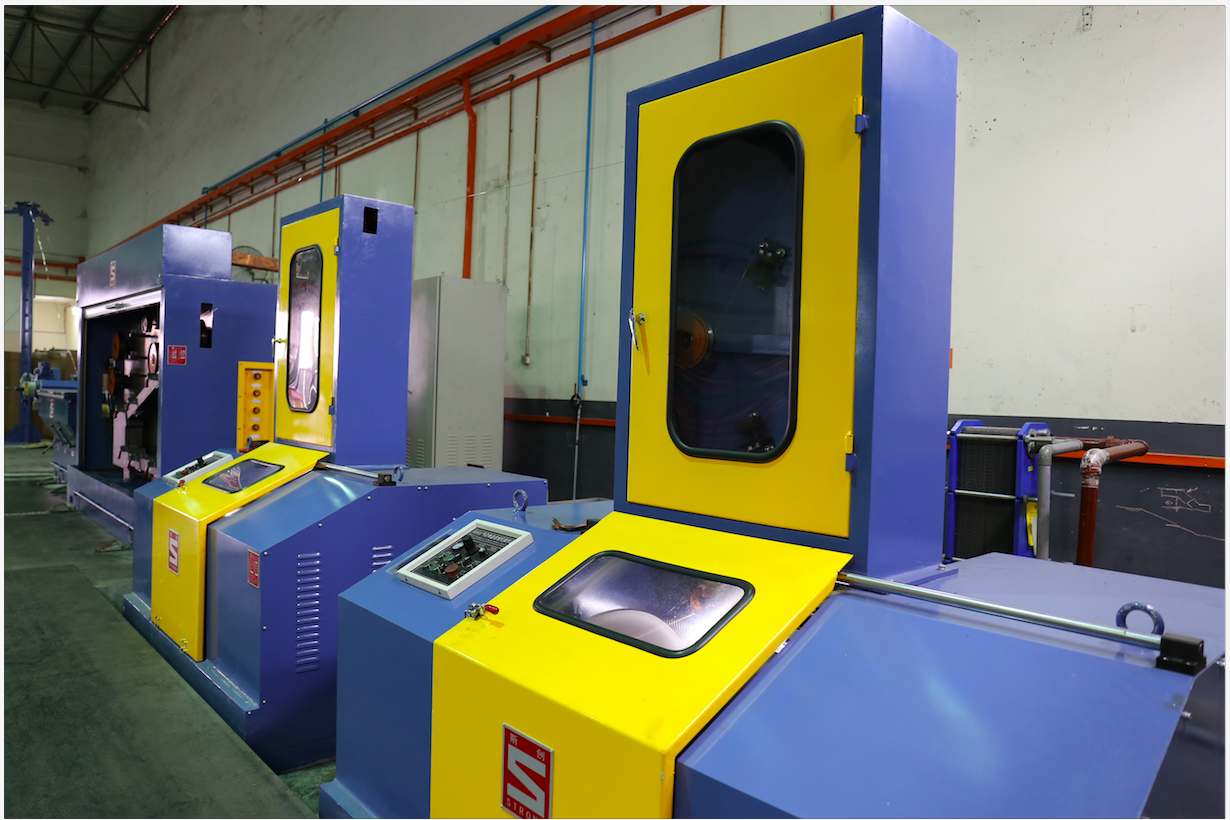

Maaliskuussa 2015 asennettiin MEGA Cable Company, Malesiassa kupari kaksoisviirapiiri.
